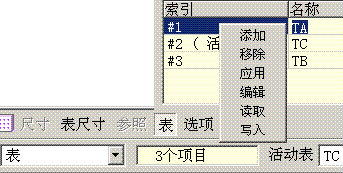

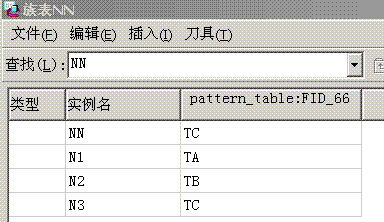

4.创建族表，加入列项时选取“阵列表”，选取用阵列表生成的阵列的一个子特征即可。然后加入实例，每一个实例对应的项取值为上一步所定义的各个阵列表的表名。见下图：(22.gif)

族表管理阵列表，实际就是为每一个实例指定活动阵列表名字，这样，当打开这个实例时，模型自动使用指定表名的那个阵列表。

参考模型：nn.prt.rar

 带族表零件的布局声明

为了自动装配或数据传递，带族表的零件也可像普通零件一样声明使用布局。但需要注意以下问题：

1.声明必须在第一级族表的原始模型里声明，不能在任何一个实例里进行声明；

2.声明时必须保证只有第一级族表的原始模型被打开，有任何一个实例被打开，声明都不可进行；

3.在原始模型里声明过的基准，即使它在某个实例里被隐含，在自动装配时，它也会像没有隐含一样使用；

4.在装配体的某个实例里隐含了一个元件，这个元件被声明过，则这个实例作为另一个装配的子装配体时，所声明的基准会被使用(虽然在这个实例里它并不存在)；

实例索引文件

实例索引文件使用户可以直接用实例名来检索查找实例。它是一个文本文件，但是如果用普通文本编辑器进行修改并保存的话，PROE将不能再识别其内容，因此，我们不去探究其格式。实例索引文件的文件名是“directoryname.idx”，directoryname就是文件所在目录的目录名，如果目录名含中文，那么将不能创建实例索引文件。

保存任何一个带族表的普通模型，系统都将自动创建或更新索引文件。在一个目录下，只有一个实例索引文件，因为此文件的内容是累加的，本目录里所有的带族表的模型的实例索引情况都记录在这个文件里。

实例索引文件可手动创建或更新：文件---实例操作---更新索引。此操作是面向本目录内所有模型文件，而不仅仅是在工作区内活动的文件。

创建索引文件后，在config文件中设置menu_show_instances的值为“Yes”，则在打开文件时，所有实例也像普通文件一样出现在文件列表里，可以直接选取实例打开，而不用再先打开普通模型再选取要打开的实例。

 实例加速器文件

通常情况下实例信息都是保存在普通模型里的，这样，当需要打开某实例时，系统需要先检索普通模型，再根据族表生成所需要实例。如果模型很复杂，这将会花较长的时间，而且每次打开这个实例都需要重复这样的过程，如果此普通模型及此实例一直不曾有任何变化，却需要多次打开的话，这会浪费很多时间。因此，PROE提供了一种实例加速器文件，专门用于解决这个问题。
