簡單的Top-Down設計實例:軸線axis-skeleton
日期:2007-1-2 13:42:18 人气:807     [ ]
上一页 [1] 下一页

簡單的結構設計﹕
可以作學習鈑金設計的初級練習題材吧。呵呵^_^

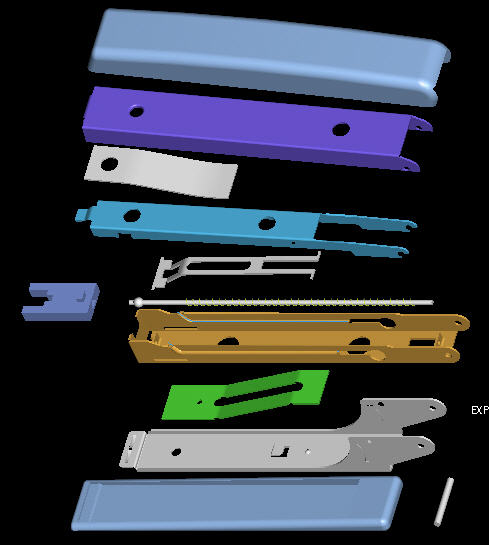

這是展開圖。



这个产品是典型的轴骨架形式﹐也谈不上什么教程了﹐因为太简单了﹐而且做他的方法也很多﹐我只是说说我的所采用的方法。

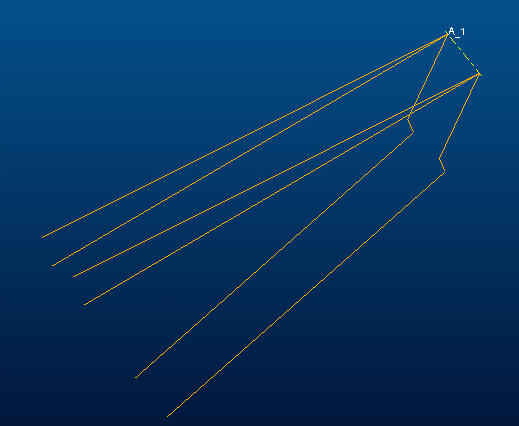

1.制作骨架模型﹐包括转动轴线﹐轮廓曲线﹐坐标系等。

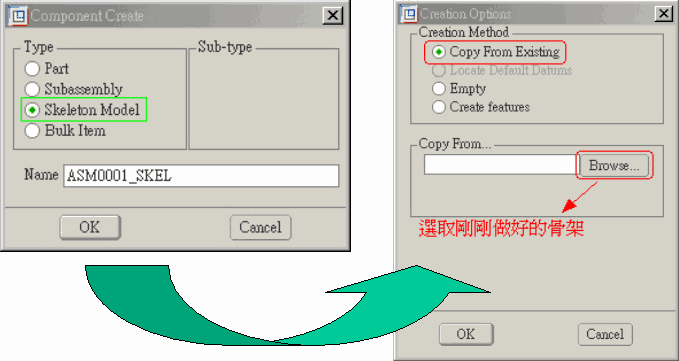

2.创建产品组件(*.asm),在组件中新建skeleton,

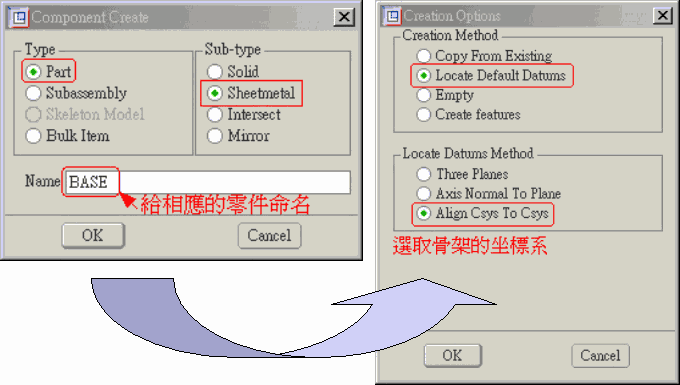

3.在组件中分别创建各个零件名称﹐包括坐标系&3个基准面




4.针对每个零件进行设计﹐我一般是在组件里作图﹐请注意每个零件都只和骨架产生参考关系﹐零件之间不要相互参考。
