Pro/E 各种曲线方程集合(五)
日期:2007-1-2 13:48:32 人气:606     [ ]
上一页 [1] 下一页


82 小蜜蜂

笛卡尔坐标系:

x=cos(t*360)+cos(3*t*360)
Y=sin(t*360)+sin(5*t*360)



图82

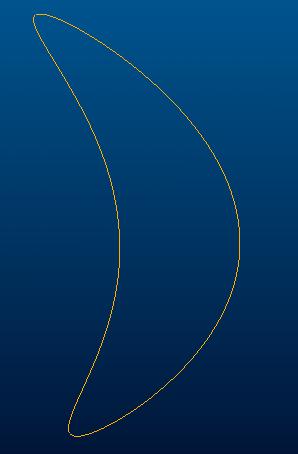

83 弯月

x=cos(t*360)+cos(2*t*360)
Y=sin(t*360)*2+sin(t*360)*2



图83

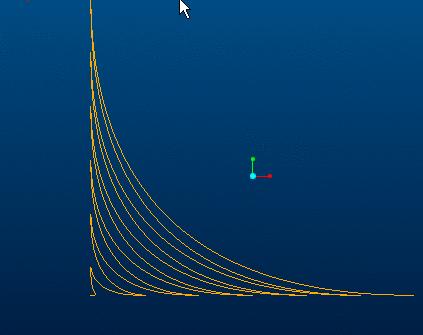

84 热带鱼
a=5
x=(a*(cos(t*360*3))^4)*t
y=(a*(sin(t*360*3))^4)*t



图84

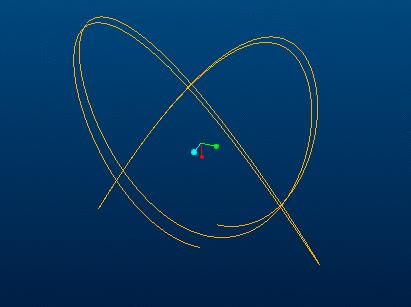

85 燕尾剪
x=3*cos(t*360*4)
y=3*sin(t*360*3)
z=t



图85

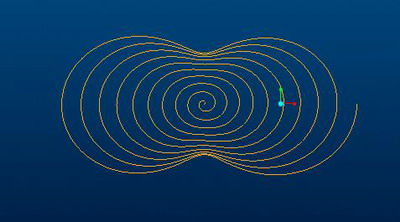

86 天蚕丝

theta=t*3600
r=(cos(360*t*20)*.5*t+1)*t



图86

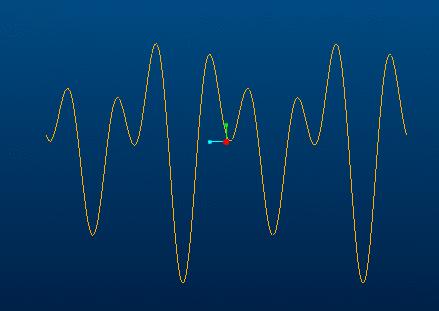

87 心电图

圆柱坐标系:
r=sin(t*360*2)+.2
theta=10+t*(6*360)
z=t*3



图87


88 变化后的星形线

迪卡尔坐标系
theta=t*360
x=10*cos(theta)^3
y=10*sin(theta)^3
z=cos(theta)

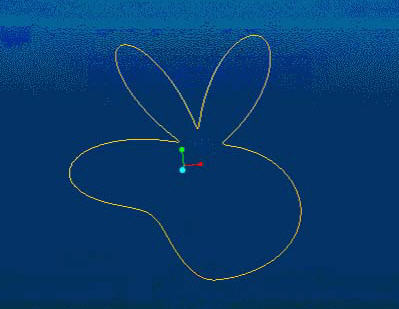

89 小白兔

theta=t*360-90
r=cos(360*(t/(1+t^(6.5)))*6*t)*3.5+5



图89


90 大家好

theta=t*360+180
r=cos(360*t^3*6)*2+5



图90

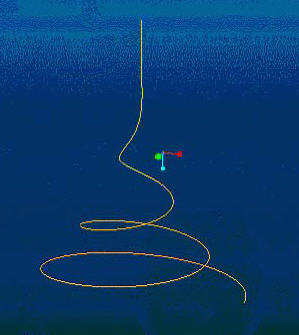

91 蛇形线
笛卡尔坐标系:
x=2*cos(t*360*3)*t
y=2*sin(t*360*3)*t
z=(sqrt(sqrt(sqrt(t))))^3*5



图91

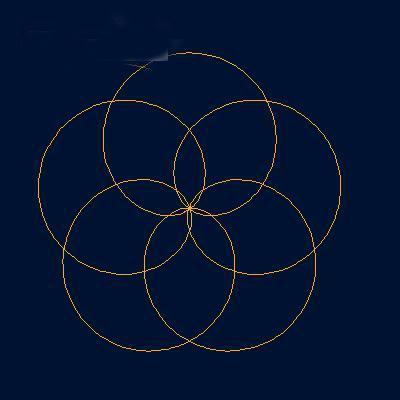

92 五环

柱坐标:
theta=t*360*4
r=cos(t*360*5)+1



图92


93 蜘蛛网

柱坐标:

theta=t*360*5
r=t*sin(t*360*25)*5+8



图93

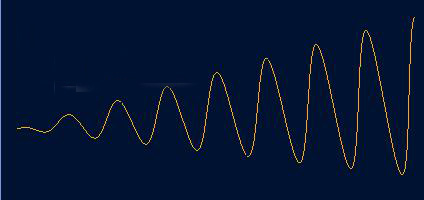

94 次声波

笛卡尔:
x=t*5
y=t*cos(t*360*8)



图94

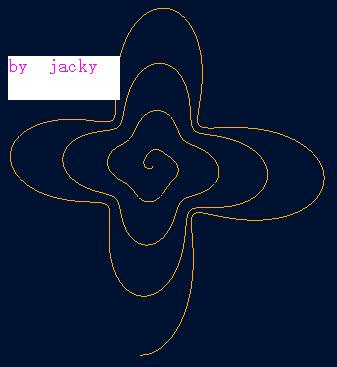

95 十字渐开线

柱坐标:

theta=t*360*4
r=(cos(t*360*16)*0.5*t+1)*t



图95

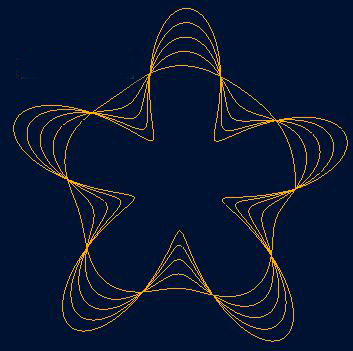

96 内五环

笛卡尔
theta=t*360*4
x=2+(10-5)*cos(theta)+6*cos((10/6-1)*theta)
y=2+(10-5)*sin(theta)-6*sin((10/6-1)*theta)



图96


97 蜗轨线

柱坐标;

theta=t*360*2
r=cos(t*360*30)*t*0.5+t*2



图97
