另：上面讲述了族表中如何使用参照模型，其中零件B的族表是手动完成的。根据WF2.0在线帮助，这个内容都是可以自动完成的。不过，我的版本的不能做到，因此，这里只简单的提一下，具体操作请参考以下内容自行试验：

首先完成上一节步骤的第1~4步。

打开装配体AB的族表编辑器，选“工具”---“将外部参照转换到实例”，系统运算，发现元件B有外部参照，“更新参照”对话框打开，并建议将实例B01、B02、B03加入到元件B族表中，点“确定”系统自动在元件B中生成一个族表，包含以上实例。

(使用参照模型需要注意：零件B参照零件A或其它零件或组件，那么，需要先打开被参照的零件或组件并更新，然后再生零件B，被参照零件或组件里的变化才能体现到零件B中。)

参考模型：ref.rar

族表中使用合并零件

PROE组件里的零件合并，实际上就是PROE中的实体布尔运算之实体相加，零件切除，也就是实体相减。将零件A合并到零件C中后，如果零件A带有族表，其不同实例的结构、尺寸不同，那么，在零件C中也可创建族表，给零件C定义多个实例，分别对应零件A的每一个实例。过程：

1.创建零件A、C；

2.在零件A中创建族表，各实例名为A1、A2、A3…；

3.创建组件AC；

4.在组件AC中执行合并操作(或切除操作)，将零件A合并到零件C中；

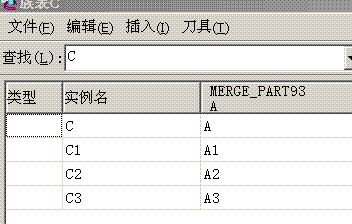

5.打开零件C，创建族表，加入列项时选“合并零件”，系统列表提示当前零件所拥有的外部合并，选取零件A。加入族表实例，各项取值分别用零件A中的实例名A1、A2、A3…，见下图：(23.gif)

使用合并零件实际上也是一种零件间的相互参照，有关合并零件的操作请自行试验掌握。

参考模型：merge.rar

族表中使用符号

可以根据需要自已在模型中定义符号，对于零件part或组件part来说，最常见的一种符号就是表面粗糙度符号及系统内部定义的C1、C2、C3、C4这些符号。可以在族表中管理这些符号，以便使符号的可变内容在不同的实例中取不同的值。下面以表面粗糙度符号及C1、C2为例，说明符号的族表管理方法：

1.创建原始模型；

2.加入表面粗糙度；(零件—设置—曲面光洁度)

3.创建族表，加入列项，在“增加项目”下方的类型列表里点“其它”，系统不会提示当前有哪些可用内容，只在信息区出一行提示，要求输入符号名，输入“sf0”；重复点“其它”---输入符号名的过程，继续输入sf1、C1、C2等等；

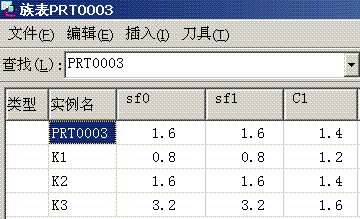

4.增加实例，编辑各实例的取值，如下：(27.gif)

以上只是示例，当然其它的符号也可同样管理。

参考模型：sign.prt.rar(为了验证C1、C2等符号的取值变化，加入了几个赋值关系式)

族表与UDF

类似于标准零件库，用户自定义特征(UDF)可以在很大程度上减少建模的重复工作，只要将经常用到的类似结构(特征组合)定义为UDF，就可以在以后的建模过程中调用这些UDF。UDF由一系列的特征组成，并用一个文件保存，因此，UDF也可以使用族表来进行管理。本节内容讨论如何在UDF中使用族表和在族表中使用UDF实例。
