如何在UDF中使用族表，过程如下：

1.创建原始模型；

2.选取原始模型上的一些特征, 创建UDF；(特征---UDF库---创建)

3.在UDF定义窗口中，点“Family Table”(见下图24.gif)，进入族表编辑器；(注意，此族表编辑器与普通的族表编辑器有一点不同)

4.加入列项，选取需要族表控制的UDF数据(如尺寸、参数、特征)；

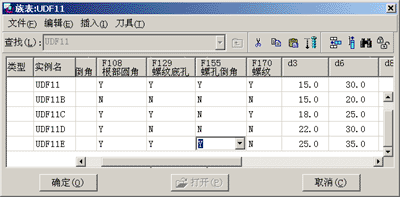

5.加入实例，确定每个实例的各项列取值。参考下图(26.gif):

以上过程类似于普通模型中创建族表，不同的是UDF族表中不能校检实例、不能预览实例，因此，在确定实例的取值时应注意，以免在放置某个实例时发现此实例不能正确生成(当然此时也还可以编辑UDF的族表加以修改)。

如何在普通模型的族表中对UDF实例进行管理，过程如下：

1.创建带有族表的UDF；

2.创建普通模型，加入UDF，加入时会提示选取实例，可加入多个实例；

3.普通模型中创建族表，加入项列，选取“组”，系统会提示UDF名，选取此UDF名，系统会把找到的属于此UDF的第一个实例加亮选中，并提示“此组否？”，确定就是所选中的这个实例的话，点“是”，如果不是所选中的实例，点“否”，系统会自动找下一个实例并提示，重复此过程(从选取“组”到点选“是”)，可把所有实例全部加入普通模型的族表里。

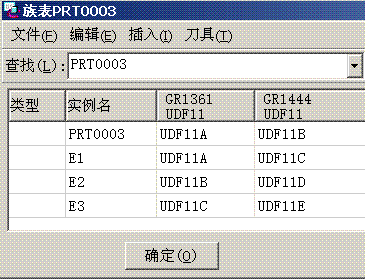

4.加入列项结束，加入实例，可为普通模型加入多个实例，每个实例的项值取值为所用UDF族表的实例名。参考下图：(25.gif)

UDF组可以替换，“特征”—“组”—“替换”。UDF实例放置到普通模型中时，所有在实例中被隐含的特征都不被记录到普通模型，也即是系统先将该实例中被隐含的特征删除再将实例放置到模型中，所以，即使放置实例时用的是“UDF驱动”，放置时实例中某特征被隐含，之后再修改UDF中的族表将其反隐含，系统也不能在普通模型中重新创建出此特征。

参考模型：UDF.rar

族表中使用阵列表

一种比较特殊的情况，在模型中存在非规律性阵列，比如随意点阵，这种阵列一般用表阵列来实现。如果随意点阵排布方式有多种不同的变化，我们需要根据一些其它的条件来确定到底使用哪种具体的点阵排布方式，这时用族表来管理阵列表就是一种很有效的数据管理方法。做法过程：

1.创建零件。

2.创建对应第一种点阵排布方式的阵列表TA。

3.创建其它点阵排布方式的阵列表TB、TC…

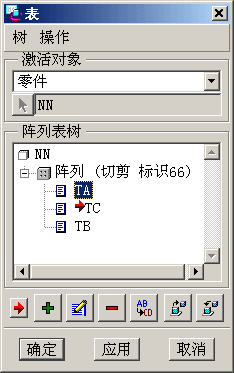

2001:零件---修改—阵列表，进入阵列表编辑器内新增、编辑其它的表，并可随时根据需要选定哪个表为当前表，见下图：(20.gif)

WF2.0:在阵列定义托盘的“表”定义页里新增、编辑，见下图：(21.gif)
