参考模型：GBT819_1.rar(装配体中所有元件被隐含，先打开零件再打开装配体反隐含)

 修改族表内容

1.方式一：直接修改族表。

也就是打开族表编辑器，直接修改族表里各实例的值。要注意一下的是星号(*)的使用，星号表示所选实例的这个项的取值与原始模型的值相同，如果原始模型变化，那么，实例也跟着变化，如果不想实例跟着原始模型变化，就不要使用星号。另外，对于阵列数这种尺寸值，实例里取值也可以是0(直接修改模型不可以是0的！)，但如果取0的话，实际效果也是星号的效果。族表里的数值型项的取值，必须是一个确定的数值或星号(*)，不能是一个范围或变量名；特征、元件、组、参照元件、合并零件、UDF等项的取值，可以是“Y”、“N”、“*”或这个元素(无件、参照元件、合并零件、UDF)所带的子族表中的各个实例的实例名。

族表里原始模型的各项值只能在模型窗口修改模型来实现，不能在族表里修改(也有例外，见下文)。

2.方式二：修改实例模型。

打开要修改的实例(“文件---打开---选取实例名”或在族表编辑器里选中要修改的实例后点“打开”)，可以像普通模型一样修改实例模型。修改原始模型，如是非族表控制内容，则所有实例都被修改，如是族表控制内容，则仅对原始模型和项取值为星号(*)的实例有效。修改实例模型，影响如下：

修改由族表控制的尺寸，系统会提示此尺寸由族表控制，确认后修改此尺寸，再生后族表自动更新此实例的取值；

修改非族表控制的尺寸，系统没有任何提示信息，但所有实例连同原始模型的该尺寸都修改了；

修改参数与修改尺寸类似，不论是否由族表控制，都没有提示信息，族表控制的参数修改再生后族表自动更新实例对应的项值，非族表控制的参数修改再后后，所有实例连同原始模型的值都修改了；

隐含一个特征(元件)，不管这个特征是否由族表控制，系统会提示隐含只是暂时有效，再生后特征就解除隐含，对族表没有任何影响。

删除一个特征(元件)，如果它有子特征，子特征也会一起被删除，这些被删除的特征，如果是由族表控制的，那么族表里该实例的值被更新为“N”，如果不是由族表控制的，那么族表里会自动增加相应数目的新列，这些列对应原始模型的项值为“Y”，对应此实例的项值为“N”，对应其它实例的项值为“*”；

增加一个特征，族表里会自动增加一列，此列对应原始模型的项值为“N”(注：这种情况下，可修改族表里原始模型的项值为“Y”，如果所增加的特征能在原始模型中生成，那么再生后这个特征将被加入到原始模型里，---接下来，所有其它的实例也都由星号把这个特征加入进去)，对应此实例的项值为“Y”，对应其它实例的项值为“*”；

修改尺寸名、特征名等，会自动更新族表内容；

给任何一个实例增加参考尺寸、几何公差、表面粗糙度，都会自动在所有实例及原始模型中增加；

族表内容的阵列

阵列族表内容，实际上是一种快速输入族表数据的方法，其作用是减少编辑族表的时间。当一个族表里的多个项内容按一定规律变化时，我们就不必一个个项的输入，可以用阵列来快速输入。因此，这里说的“阵列”，只是一个快速复制族表实例的方法，与建模的“阵列”是完全不同的。

1.创建族表，加入族表的各个列(项)；

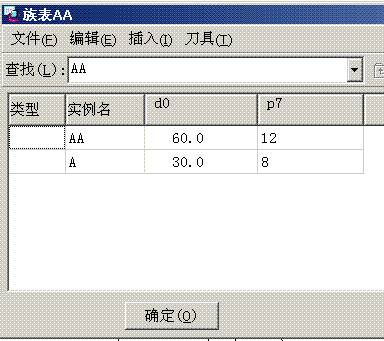

2.创建一个实例，作为阵列复制的源，如下图(16.gif):

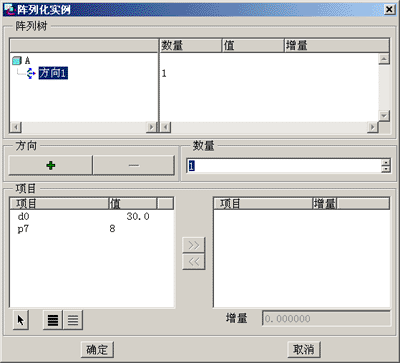

3.选中要阵列复制源实例，“编辑”----“用增量复制”，弹出设置窗口，如下图(17.gif)：

4.在左侧项目列表里选中要增量变化的项，比如d0，点“》”将其放入右侧列表里，并设定其增量为20；同样，将p7放入右侧列表，设定其增量为2。在方向数量里设定为5，结果如下图(18.gif)：
