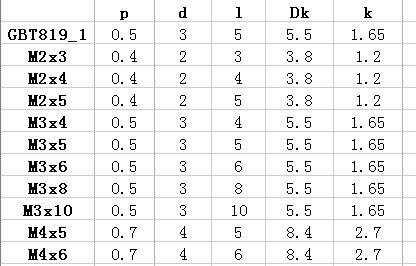

可见，族表就是一个简单的电子表格。在这个电子表格里，表头的p、d、l、Dk、k等就是各个实例里要变化的项的代号，这些项最常见的是尺寸，也可以是特征、零件、参数、符号、阵列表、UDF等等。表头列就是每一个实例的名字，对第一个实例，它的名字就是模型的名字，这是不能在族表里改变的，其它的实例的名字，都是在族表里命名和修改的。第一个实例，实际就是当前模型，是所有其它实例的父模型，第一行里的所有项的值，也是直接调入当前模型的当前值(要修改也只能直接修改模型而不能修改第一行里各个项的值)，其它所有实例的各个项的值，都是根据实际需要确定。

多层族表

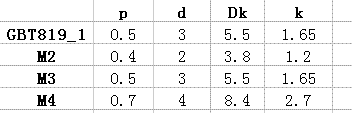

上一节的族表(4.gif)是用一个表来管理所有数据。但我们可以看到，这个表里有些实例的某些项的取值是相同的，比如M3x4/M3x5/M3x6/M3x8/M3x10这五个实例，除了总长L这一项取值不同外，其它各项的值都是一样的，M2x5/M3x5/M4x5这三个实例相互之间差别比较大，但也有一个相同取值的项。所以，我们可以再变换一下，见下图(5.gif)：

在这个表里，只取了四个项，用这四个项将全部M2的规格合为一个实例，全部M3的规格合为一个实例，合部M4的规格合为一个实例。余下总长L这一项在这个表里不存在。接下来分别做这样三个表(6.gif):

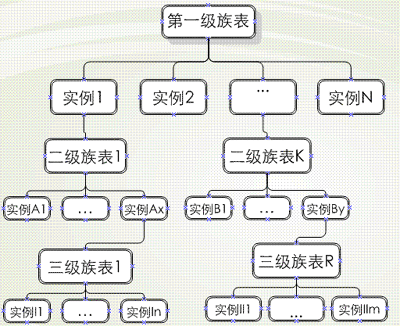

这三个表分别与前一表(5.gif)中的实例M2、M3、M4相关联，在Excel里，就是建一个链接，在PROE里，就是打开M2实例，在此实例里再建一个族表，族表内容即是上图的M2这个表(M3、M4同理)。这就是族表的层级，实例M2、M3、M4所在族表为父族表，其它三个族表是它的子族表。同理，子族表还可以有它的子族表，父族表也还可以有它的父族表，也就是说，族表可以多级级联，见下图(7.gif):

但要注意：同一个对象(同一尺寸/参数/特征/参数表/UDF/元件…)只能出现在同一分枝的同一级的族表里。比如尺寸K，它出现于二级族表1中，那么，在二级族表1的所有实例中定义的三级族表(及这些族表的实例中定义的更下级族表)里就不能再使用它，重定义其上级族表(及更上级族表)也不能再使用它;但如果它所依附的特征在定义二级族表K的实例K里存在并且它没在二级族表K中出现，那么它可以出现于二级族表K(或这个族表的实例所定义的某级下级族表)里。

创建族表

1. 创建一个普通模型，作为原始模型来使用。

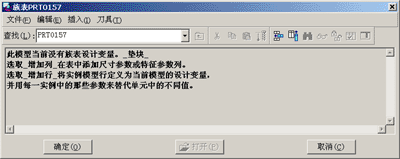

2.创建族表：(2001)：零件(组件)----族表；(WF)：工具----族表。进入族表编辑器，如下图(8.gif,2001、WF同一界面)：

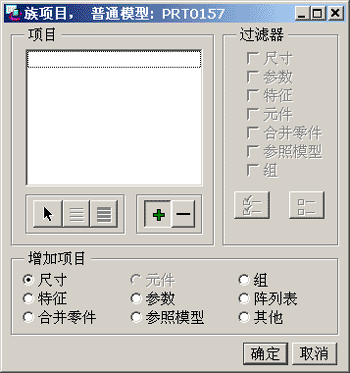

3.加入项，点上图第二个彩色按钮(增加/删除表列)，进入项目选取窗口，如下图(9.gif,2001、WF同一界面):

选取一个项目类型，再选取相应项目加入项目列表里。如果选错了，点减号按钮将其从项目列表里去掉。选择完毕点“确定”返回族表编辑器。
