3.1.4图形设置的更改
对于一个已有的图形文件，用户可根据需要来改变其图形设置。
1.单位和角度格式的更改
菜单：【Format（格式）】→【Units…（单位）】
命令行：units（或别名un）
系统将弹出“DrawingUnits（图形单位）”对话框，如图3-9所示。
用户可在“Length（长度）”栏中选择单位类型及其精度；在“Angle（角度）”栏中选择角度类型及其精度，以及角度的正方向。用户可以单击 按钮弹出“DirectionControl（方向控制）”对话框，进一步确定角度的起始方向。如图3-10所示。
“DrawingunitsforDesignCenterblocks（设计中心块的图形单位）”栏中的下拉列表用来指定从设计中心（DesignCenter）插入块的单位。如果该块定义时的单位与其不同，则AutoCAD将自动进行缩放。如果不想让AutoCAD对插入的块进行缩放，请选择“Unitless（无单位）”，请参见第15章有关内容。
说明“units”命令可透明地使用，并具有命令行形式“-units”
2.图形界限（区域）的更改
菜单：【Format（格式）】→【DrawingLimits（图形界限）】
命令行：limits

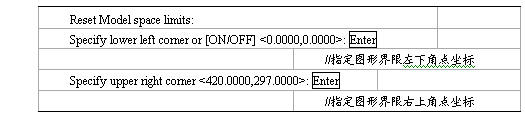

使用“limits”命令后系统提示如下：

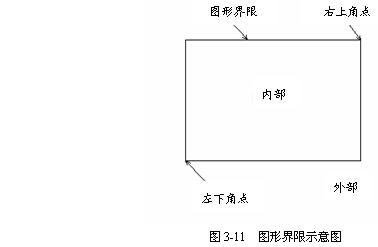

用户可通过指定左下角和右上角两点坐标来确定图形的界限（见图3-11）。
“limits”命令中的[ON/OFF]选择用于控制界限检查的开关状态： |
|
|
