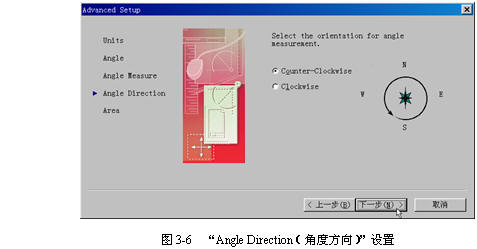

这一步的设置是确定角度测量的正方向（在示例图中的箭头方向）。用户可指定“Counter-Clockwise（逆时针）”或“Clockwise（顺时针）”方向作为角度测量的正方向。
注意除了特殊要求外，通常都以“Counter-Clockwise（逆时针）”为角度测量的正方向。这同样与数学中极坐标系的定义是一致的。如果用户使用了“Clockwise（顺时针），则有可能造成混乱和错误。
Step6“Area（区域）”设置

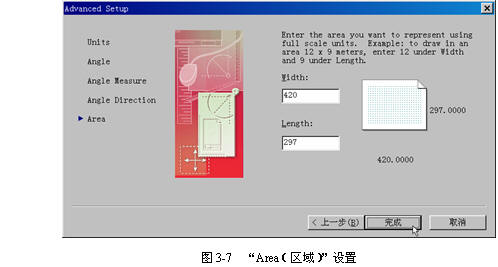

(1)保持缺省设置不变，单击 按钮进行“Area（区域）”的设置。如图3-7所示。
用户需要在“Width:（宽度）”、“Length:（长度）”编辑框中指定绘图区域的尺寸。缺省的绘图区域左下角点为（0,0），在本步设置中该点是不能改变的。
注意用户应将绘图区域设置得大一些，以保证将所有的图形都包括进来。
(2)完成以上各步设置工作后，单击 按钮结束设置工作，并以“exam3-1”为名保存该文件。
实例说明
1.如果用户使用向导进行设置，除了“AdvancedSetup（高级设置）”进行设置以外，还可以使用“QuickSetup（快速设置）”进行简单的设置。在“QuickSetup”中只包括两个步骤，即“Units（单位）”设置和“Area（区域）”设置，其具体内容与上述步骤相同。
2.用户使用“AdvancedSetup（高级设置）”和“QuickSetup（快速设置）”进行设置时，如果上一次创建新图形时使用了“StartfromScratch（缺省）”中的“Metric（公制）”项，则系统将基于样板“acadiso.dwt”来进行的；而如果上一次创建新图形时使用了“StartfromScratch（缺省）”中的“English（feetandinches）（英制）”项，则系统将基于样板“acad.dwt”来进行的。请参见3.1.1节。
3.1.3使用缺省设置（StartfromScratch）创建图形文件
在“AutoCAD2002Today（AutoCAD2002今日）”对话框中选择“CreateDrawings（创建图形）”选项卡，在“Selecthowtobegin（选择如何开始）”下拉列表框中选择“Wizard（向导）”项，如图3-8所示。
在“StartfromScratch（缺省设置）”中包括“English(feetandinches)（英制）”和“Metric（公制）”两种设置方式：
(1)英制：基于英制单位系统和acad.dwt样板创建新图形。缺省区域为12×9英寸。
(2)公制：基于公制单位系统和acadiso.dwt样板创建新图形。缺省区域为420×297毫米。 |
|
|
