当使用AutoCAD创建一个图形文件时，通常需要先进行图形的一些基本的设置，诸如绘图单位、角度、区域等。AutoCAD2002为用户提供了三种设置方式：
(1)使用样板（Template）
(2)使用缺省设置（StartfromScratch）
(3)使用向导（Wizard）
下面通过实例来分别介绍这三种设置方式的使用。
3.1.1使用样板（Template）创建图形文件
在上一章的实例中已经了解了使用样板创建文件的过程。下面介绍样板的概念与作用。样板文件（TemplateFiles）是一种包含有特定图形设置的图形文件(扩展名为“DWT”)，通常在样板文件中的设置包括：
(1)单位类型和精度
(2)图形界限
(3)捕捉、栅格和正交设置
(4)图层组织
(5)标题栏、边框和徽标
(6)标注和文字样式
(7)线型和线宽
如果使用样板来创建新的图形，则新的图形继承了样板中的所有设置。这样就避免了大量的重复设置工作，而且也可以保证同一项目中所有图形文件的统一和标准。新的图形文件与所用的样板文件是相对独立的，因此新图形中的修改不会影响样板文件。

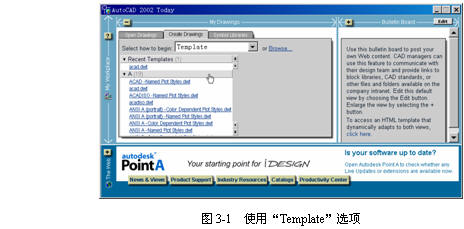

AutoCAD中为用户提供了风格多样的样板文件，这些文件都保存在AutoCAD主文件夹的“Template”子文件夹中。用户可在“AutoCAD2002Today（AutoCAD2002今日）”窗口中的“CreateDrawings（创建图形）”选项卡中使用这些样板文件，如图3-1所示。
图中“RecentTemplate（最近使用的样板）”条目下列出了最近使用过的样板文件，光标所指的条目注有“A（19）”字样，表明该条目下有19种名称以字母“A”开头的样板文件，用户可选择其中任意一种作为新图形的样板，其他条目的作用相同。
除了使用AutoCAD提供的样板，用户也可以创建自定义样板文件，任何现有图形都可作为样板。如果用户要使用的样板文件没有存储在“Template”文件夹中，则可选择“Browse…（浏览）”打开“SelectFile（选择文件）”对话框来查找样板文件。
如果用户使用缺省设置创建图形，则通常使用“acad.dwt”样板文件（以英寸为单位）或“acadiso.dwt”样板（以毫米为单位）。
3.1.2实例1使用向导（Wizard）创建图形文件
Step1打开向导“Wizard”

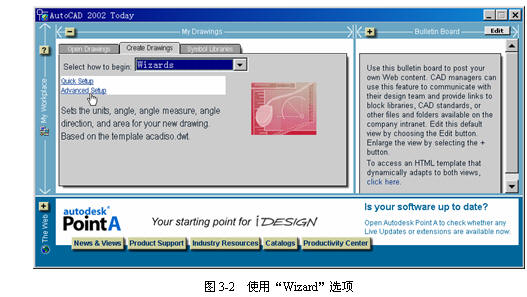

启动AutoCAD2002系统，在“AutoCAD2002Today（AutoCAD2002今日）”对话框中选择“CreateDrawings（创建图形）”选项卡，在“Selecthowtobegin（选择如何开始）”下拉列表框中选择“Wizard（向导）”项，如图3-2所示。
Step2“Units（单位）”设置
在Wizard（向导）中可通过两种途径进行设置，即图3-2中所示的“QuickSetup（快速设置）”和“AdvancedSetup（高级设置）”。为了解图形设置的主要过程，选择“AdvancedSetup（高级设置）”，这时将切换到AutoCAD2002系统窗口，并弹出（AdvancedSetup）对话框，如图3-3所示。 |
|
|
