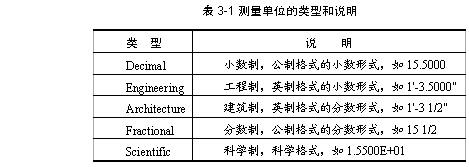

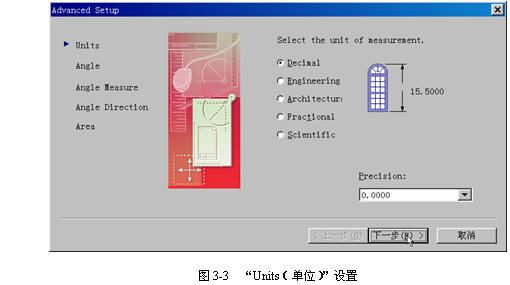

在该对话框中将进行5个步骤的设置，首先对“Units（单位）”设置，AutoCAD提供了5种测量单位，见表3-1。
用户可根据实际情况选择其中一种，并可相应地在“Precision（精度）”下拉列表框中指定单位的显示精度。
注意用户所选择的精度只是用于数值显示，而不是数值计算。AutoCAD系统内部始终使用最高精度进行计算。
说明工程制和建筑制类型提供英尺和英寸格式，并假定每个图形单位表示标识一英寸。其他格式可表示任何真实世界单位，如英寸、英尺、毫米等。这样可以按实际尺寸绘图以消除绘图过程中可能出现的比例错误，一旦图形绘制完成后，可以将该图形按照所需要的比例输出。
Step3“Angle（角度）”设置
现在保持“Units（单位）”设置的缺省值不变，单击 按钮进行“Angle（角度）”的设置。如图3-4所示。

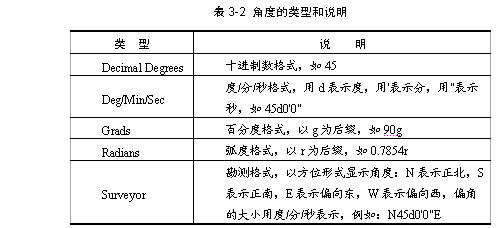

AutoCAD也提供了5种类型的角度单位格式，如表3-2所示。
用户可根据实际情况选择其中一种，并可相应地在“Precision（精度）”下拉列表框中指定角度单位的显示精度。
Step4“AngleMeasure（角度测量）”设置

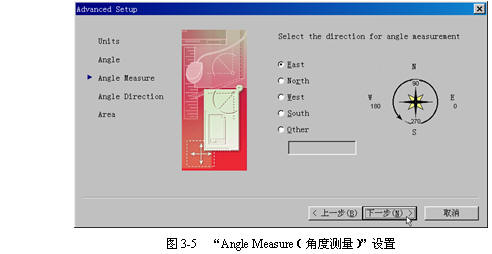

仍保持“Angle”设置的缺省值不变，单击按钮进行“AngleMeasu（角度测量）”的设置。如图3-5所示。
这一步的设置是确定角度测量的起始方向（在示例图中的0°方向）。用户可以任意选择“East（正东）”、“North（正北）”、“West（正西）”、“South（正南）”四个方向之一作为角度测量的起始方向；也可以选择“Other（其他）”按钮激活编辑框，输入任一角度值作为测量的起始角度。
注意除了特殊要求外，通常都以“East（正东）”为角度测量的起始方向。这与数学中极坐标系的定义是一致的。如果用户使用了不同的角度测量起始方向，则有可能造成混乱和错误。
Step5“AngleDirection（角度方向）”设置
仍采用“East（正东）”设置，单击按钮进行“AngleDirection（角度方向）”的设置。如图3-6所示。 |
|
|
