菜单：【View（视图）】→【Render（渲染）】→【MaterialsLibrary…（材质库）】
命令行：matlib
23.2.2使用贴图技术创建新的材质
为了使渲染后的模型图像具有照片级的真实感，可以在三维对象表面上投影二维图像，并且必须使用“PhotoReal（照片级真实感）”或“PhotoRaytrace（照片级光线跟踪）”类型的渲染程序进行渲染（渲染类型见本章23.6.1节）。在AutoCAD中照片级真实感渲染贴图包括BMP、TGA、TIFF和JPEG等几种格式的二维图形。
现在使用贴图技术来创建两种新的材质。

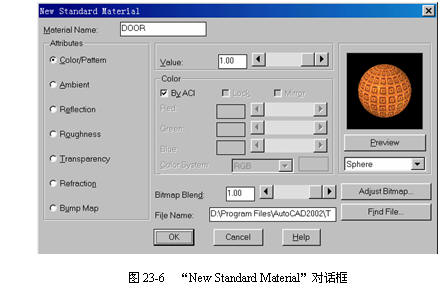

(1)调用“rmat”命令弹出“Materials（材质）”对话框，并单击New...按钮，将出现如图23-6所示的“NewStandardMaterial（新建标准材质）”对话框。
(2)首先在“MaterialName（材质名称）”编辑框内输入新材质的名称“DOOR”，并在“Attributes（属性）”栏中选择“Color/Pattern（颜色/调色板）”项。然后选择Findfile...按钮，并选择AutoCAD2002系统主目录中“TEXTURES”目录下的“INLAY4.TGA”文件。此时，“BitmapBlend（位图混合）”框中取值为1.00，即模型表面的颜色全部使用位图的投影，而“Value（值）”和“Color（颜色）”栏中设置的颜色将不起作用。

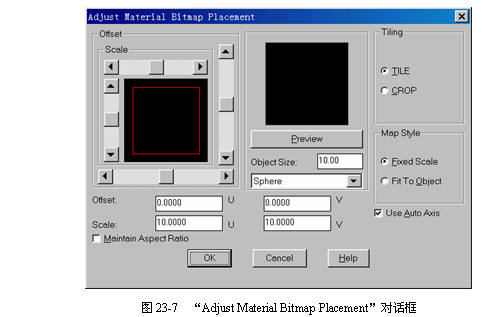

(3)现在对该位图进行调整，选择AdjustBitmap...按钮，将出现如图23-7所示的“AdjustMaterialBitmapPlacement（调整材质位图位置）”对话框。
(4)在该对话框中，可以对贴图的比例和位置进行调整。本例中将位图在U、V两个方向的比例（Scale）均改为10，并按OK按钮结束调整操作。至此，名为“DOOR”的新材质就创建完成了，现在单击OK按钮返回到“Materials（材质）”对话框，并将该材质赋予入口处的门板。
(5)重复上述过程，再定义一个名为“WALL”的材质，该材质的贴图文件为“TEXTURES”目录下的“gravel1.tga”。具体过程请读者作为练习去完成，注意，该位图的大小和位置无须调整。完成后将该材质赋予千禧堂主体、塔楼底部及中部主体结构等模型对象。
23.2.3指定材质贴图坐标
将平面位图投影到三维模型表面上时，使用不同的形式将会得到不同的效果。在AutoCAD中提供了如下几种投影类型：
(1)平面投影：平面投影以一一对应的关系将图像贴到模型对象上，它并不扭曲纹理，而只是调整图像的尺寸以适应对象的大小。
(2)圆柱投影：圆柱投影是将图像投影到圆柱形对象的侧面上，图像的高度将沿圆柱体的轴做缩放。
(3)球形投影：球形投影将图像在水平和垂直两个方向上向模型对象表面进行投影，贴图的顶边和底边均被压缩为一个点。
(4)实体投影：实体投影用于转换三维材质。因为实体的材质是三维的，所以它们有三个贴图坐标，实体投影可以用来调整三个坐标，以转换实体的三维材质（大理石、花岗石或木材）。
现在来分别指定图形中各个对象的贴图坐标，该命令调用方式为：
工具栏：“Render（渲染）” |
|
|
