(4)使用同样的方法以点（18,4）为圆心，以2为半径再绘制一个圆。
Step2图形特性设置
(1)选中步骤1中绘制的两条直线，并分别赋予“Yellow（黄色）”颜色特性和“CENTER”线型特性。
(2)选中步骤1中绘制的两个圆，并分别赋予“Cyan（青色）”颜色特性和“0.30mm”线宽型特性。

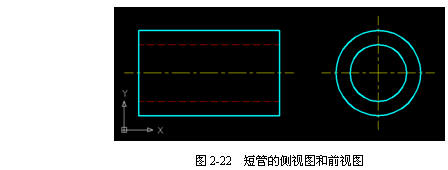

至此我们完成了全部的绘图绘制（见图2-22），保存并关闭文件。

2.5.3实例绘制说明
1.绘图命令的使用
从上面的实例中可以看到，在AutoCAD中绘制图形时应先输入相应的命令，如“line”、“circle”等。通常用户可采用如下几种方式来输入命令：
(1)使用工具栏上的图标，如、等。
(2)在命令行直接输入，如“line”、“circle”等命令。
(3)使用菜单，如【Draw（绘图）】→【Line（直线）】、【Draw（绘图）】→【Circle（圆）】→【Center,Radius（圆心，半径）】等。
2.图形特性的设定
绝大多数图形对象有一些共同的特性，如图层（Layer）、颜色（Color）、线型（Linetype）、线宽（Lineweight）以及打印样式（PlotStyle）等。在“ObjectProperties（对象特性）”工具栏中显示了这些特性的当前设置，在用户创建图形对象时，其特性与当前设置保持一致。
如果用户选中了某一图形对象，则“ObjectProperties（对象特性）”工具栏中各项显示为该图形对象的特性设置。
如果用户需要改变某一图形对象的特性，则应先选中它，然后在“ObjectProperties（对象特性）”工具栏的相关项目中进行重新设定。
关于以上各公共特性的详细情况请参见第9章。
3.“line”、“circle”命令详解
“line”命令用于绘制直线。在AutoCAD中直线的概念相当于数学中的线段，即两点之间的连线。因此我们使用“line”命令绘制直线时只需要依次确定直线的两个端点即可，确定端点的方法有两种：一是直接在提示行输入点的坐标。二是使用鼠标在绘图区内选择某一点。
为了方便用户的操作，“line”命令提供了如下几个功能：
(1)用户可以连续输入若干点p1、p2、p3…，系统将依次在这些点之间绘制相对独立的直线p1-p2、p2-p3、…。
(2)用户在绘制过程中发现错误时，可不必取消命令，而可以使用命令提供中的“Undo（放弃）”选项依次取消已经确定了的端点（用户只需输入选项中大写字母即可，如“Undo”选项可用字母“u”来表示），然后重新指定。
(3)当用户利用连续画线功能绘制两条以上的直线后，则该命令可提供一个“Close（闭合）”选项。用户可输入“c”选择该选项，AutoCAD将自动连接用户确定的第一个和最后一个端点，形成一个封闭的环。
在AutoCAD中，“circle”命令提供了多种绘制圆的方法，具体介绍如下（见图2-23）。
?方法1：圆心、半径法。用户指定圆心坐标和圆的半径值即可确定一个圆。
?方法2：圆心、直径法。与方法1类似，用户指定圆心坐标和圆的直径值即可确定一个圆。
?方法3：三点（3P）法。只要用户指定圆上任意三个点即可确定一个圆。
?方法4：两点（2P）法。用户指定圆的任意一条直径的两个端点即可确定一个圆。
?方法5：相切、相切、半径法。用户需要先选择两个与圆相切的图形对象，然后在指定圆的半径，从而确定一个圆。
?方法6：相切、相切、相切法。用户需要选择三个与圆相切的图形对象来确定一个圆。
