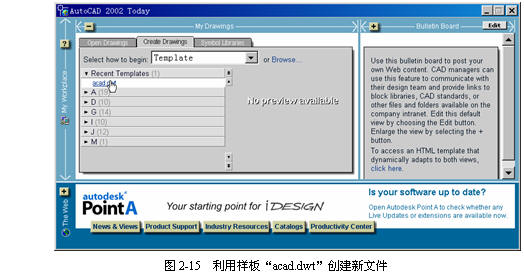

我们已经了解了关于AutoCAD的基本界面和基本知识，在这一节中将使用AutoCAD来绘制一些简单的图形，以进一步增强对AutoCAD的感性认识。 2.5.1实例1绘制短管的侧视图 Step1创建新图形文件 (1)启动AutoCAD2002系统，在“AutoCAD2002Today（AutoCAD2002今日）”窗口中选择“CreateDrawings（创建图形）”选项卡。 (2)确定“Selecthowtobegin（选择如何开始）”下拉列表框中为“Template（样板）”项，在“RecentTemplates（最近使用的样板）”栏中选择“acad.dwt”项，如图2-15所示。 Step2图形绘制 (1)首先绘制直线（Line），在AutoCAD中可通过指定两个端点坐标的方法来绘制一条直线。选择“Draw（绘图）”工具栏中图标，并根据提示在命令行中输入： (2)使用同样的方法在点（1,2）、（11,2）和点（1,6）、（11,6）之间分别画两条直线。 (3)再次选择“Draw（绘图）”工具栏中图标，并在命令行中输入：

Step3显示控制
(1)现在已经完成了主要的绘制工作。由于用户在屏幕上所看到的范围是有限的，有可能只看到图形的一部分，甚至看不到图形，因此使用“Zoom（缩放）”命令将图形全部显示在屏幕上：
