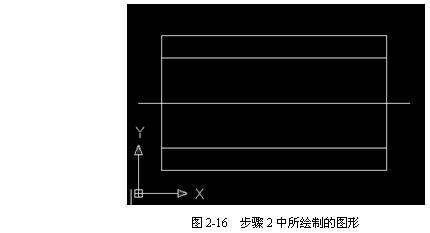

此时用户可以在屏幕上看到如图2-16所示的图形。

Step4图形特性设置

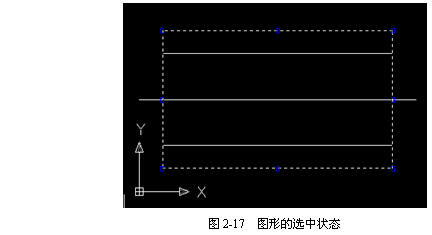

(1)现在对绘制的图形做进一步设置。首先用鼠标依次选中外面的4条直线，被选中的图形显示为虚线状态，并带有蓝色的夹点，如图2-17所示。

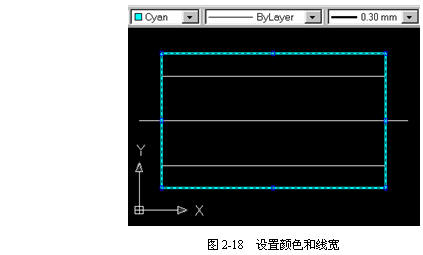

(2)在“ObjectProperties（对象特性）”工具栏上的“ColorControl（颜色控件）”下拉列表框中选择“Cyan（青色）”项，在“LineweightControl（线宽控制）”下拉列表框中选择“0.30mm”项，从而为选中的4条直线赋予颜色（Color）特性和线宽（Lineweight）特性，如图2-18所示。

提示缺省状态下图形显示出的线宽均为1个像素。如果要在屏幕上显示图形所设置的实际线宽，则应按下状态栏中的按钮开关。

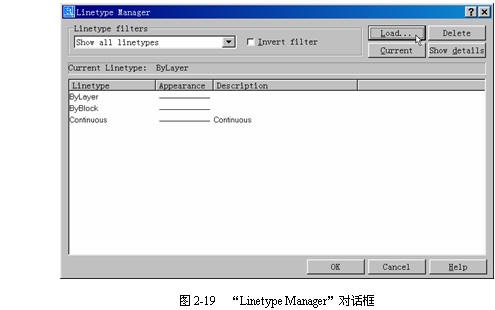

(3)完成前一步骤后用户可按Esc键取消对象的选中状态。然后在“ObjectProperties（对象特性）”工具栏上的“LinetypeControl（线型控件）”下拉列表框中选择“Other…（其他）”项，弹出“LinetypeManager（线型管理器）”对话框，如图2-19所示。

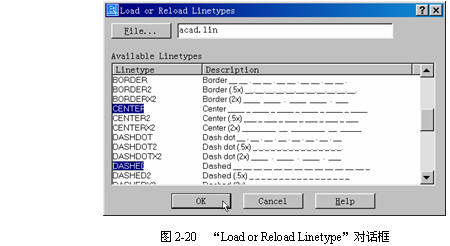

(4)在“LinetypeManager（线型管理器）”对话框中单击按钮，弹出“LoadorReloadLinetype（加载或卸载线型）”对话框，在其“Linetype（线型）”列表里选中“CENTER”项，然后按住Ctrl键的同时选择“DASHED”项，使这两项同时被选中（如图2-20所示），然后按按钮返回“LinetypeManager（线型管理器）”对话框。

(5)现在，“LinetypeManager（线型管理器）”对话框中的“Linetype（线型）”列表中增加了“CENTER”和“DASHED”两种线型，按按钮返回。
(6)选择中间的直线，然后在“ObjectProperties（对象特性）”工具栏上的“LinetypeControl（线型控件）”下拉列表框中选择“CENTER”项，并为其指定“Yellow（黄色）”颜色特性。
(7)用同样的方法为其余两条直线赋予“Red（红色）”颜色、“DASHED”线型和“0.18mm”线宽等特性。

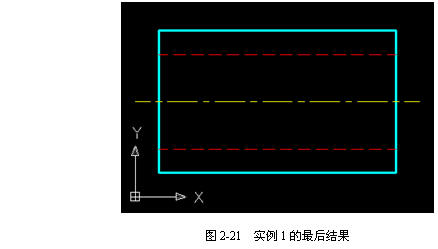

(8)完成上述步骤后，结果应如图2-21所示。选择菜单【File（文件）】→【Save（保存）】保存该文件，并命名为“exam2-1.dwg”。

2.5.2实例2绘制短管的前视图
Step1图形绘制
(1)在实例1的基础上绘制短管的前视图。打开“exam2-1.dwg”文件，选择“Draw（绘图）”工具栏中图标，并根据提示在命令行中输入：
