| 草图设置（DraftingSettings） |
|
| 日期：2007-9-23 19:22:20 人气：59 [大 中 小] |
|
|
|

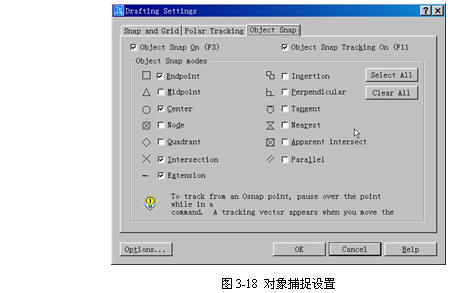

图中被选中的对象捕捉模式将会在绘图中缺省使用。用户可以单击SELECTEALL按钮选中全部捕捉模式，或单击CLEARALL按钮取消所有已选中的捕捉模式。
打开或关闭对象捕捉的方式包括：
(1)在状态栏上使用OSNAP按钮
(2)使用功能键F3进行切换
(3)在状态栏中OSNAP按钮上使用快捷菜单
(4)在“DraftingSettings（草图设置）”对话框中设置
建议尽量只打开几个常用的捕捉模式，如端点、交点等。如果打开的捕捉模式过多，则图形较复杂时会彼此有较大的干扰。
3.2.4对象捕捉追踪（ObjectSnapTracking）

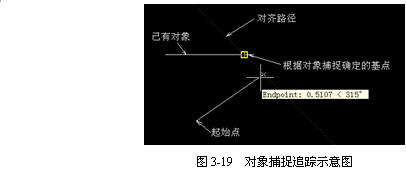

在AutoCAD中还提供了“对象捕捉追踪”功能，该功能可以看作是“对象捕捉”和“极轴追踪”功能的联合应用。即用户先根据“对象捕捉”功能确定对象的某一特征点（只需将光标在该点上停留片刻，当自动捕捉标记中出现黄色的“ ”标记即可），然后以该点为基准点进行追踪，来得到准确的目标点。如图3-19所示。
对象捕捉追踪功能有两种形式，在“DraftingSettings（草图设置）”对话框的“PolarTracking（极轴追踪）”选项卡中，包含有“ObjectSnapTrackingSettings（对象捕捉追踪设置）”栏，其中提供两种选择：
(1)Trackorthogonallyonly（仅正交追踪）：只显示通过基点的水平和垂直方向上的追踪路径。
(2)Trackusingallpolaranglesettings（用所有极轴角设置追踪）：将极轴追踪设置应用到对象捕捉追踪，即使用增量角、附加角等方向显示追踪路径。
打开或关闭对象捕捉追踪的方式：
(1)在状态栏上使用OTRACK按钮
(2)使用功能键F11进行切换
(3)在状态栏中OTRACK按钮上使用快捷菜单
(4)在“DraftingSettings（草图设置）”对话框中设置
注意对象捕捉追踪应与对象捕捉配合使用。使用对象捕捉追踪时必须打开一个或多个对象捕捉，同时启用对象捕捉。但极轴追踪的状态不影响对象捕捉追踪的使用，即使极轴追踪处于关闭状态，用户仍可在对象捕捉追踪中使用极轴角进行追踪。
3.2.5正交（Ortho）
正交（Ortho）模式用于约束光标在水平或垂直方向上的移动。如果打开正交模式，则使用光标所确定的相邻两点的连线必须垂直或平行于坐标轴。因此，如果要绘制的图形完全由水平或垂直的直线组成时，那么使用这种模式是非常方便的。
打开或关闭正交的方式：
(1)在状态栏上使用ortho按钮
(2)使用功能键F8进行切换
(3)在状态栏中ortho按钮上使用快捷菜单
(4)在命令行中使用“ortho”命令
注意正交模式受当前栅格的旋转角影响。正交模式并不影响从键盘上输入点。
注意不能同时打开“极轴追踪”模式和“正交”模式，但可同时关闭或者只打开其中的一个模式。
3.2.6草图设置选项
对于上述各种绘图辅助工具，AutoCAD可根据草图设置选项进行控制。草图设置包含在“Options（选项）”对话框中，用户可选择菜单【Tools（工具）】→【Options…（选项）】显示该对话框，如图3-20所示。 |
|
|
