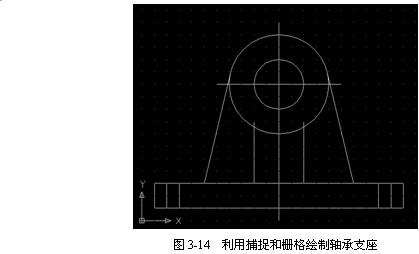

(4)使用“line”命令，以点（50,30）为起点，使用切点捕捉绘制大圆的切线；用同样的办法以点（170,30）为起始点，绘制大圆的另一条切线，结果如图3-14所示。
Step4修改与设置

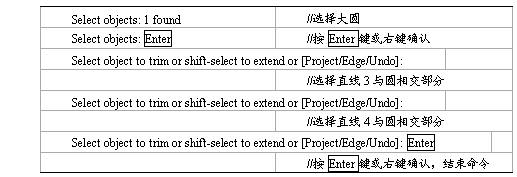

(1)从图3-14中可以看到，直线3和4与大圆相交叉的部分应该截掉。利用“trim”命令来完成这项工作。单击状态栏中的 按钮关闭捕捉模式，选择“modify（修改）”工具栏中 按钮，命令行提示如下：
关于“trim”命令参见第5章相关内容。

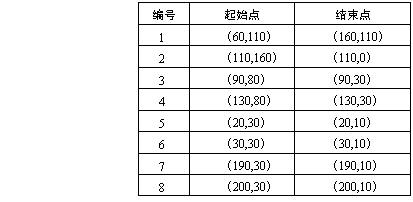

(5)设置直线1和2的颜色属性为“Yellow（黄色）”，线型为“CENTER”；设置直线5、6、7、和8的颜色属性为“Red（红色）”，线型为“DASHED”；其余图形的颜色属性为“Cyan”，线宽为“0.30mm”。
注意如果“CENTER”和“DASHED”线型不能显示，可在命令行输入：
Command:ltscaleEnter
LTSCALEEnternewlinetypescalefactor<1.0000>:7Enter
Regeneratingmodel
关于“ltscale”的用法请参见第9章。

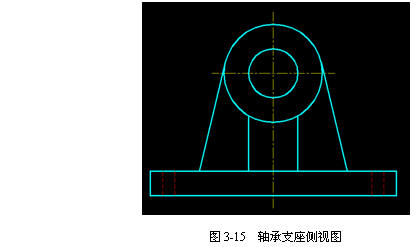

(6)完成后的结果如图3-15所示。单击状态栏上的GRID按钮关闭栅格模式，并保存文件。
实例说明
打开“DraftingSettings（草图设置）”对话框的方式：
菜单：【Tools（工具）】→【DraftingSettings…（草图设置）】
快捷菜单：在状态栏上的SNAP按钮、GRID按钮、POLAR按钮、OSNAP按钮和OTRACK按钮上单击右键弹出快捷菜单，选择“Settings…（设置）”项命令行：dsettings（或别名ds、se）、ddrmodes
1.栅格（Grid）
栅格是绘图的辅助工具，虽然打开的栅格可以显示在屏幕上，但它并不是图形对象，因此不能从打印机中输出。
用户可以指定栅格在X轴方向和Y轴方向上的间距。在“DraftingSettings（草图设置）”对话框中，“GridXspacing:（栅格X轴间距）”编辑框和“GridYspacing:（栅格Y轴间距）”编辑框分别用于指定栅格在X轴方向和Y轴方向上的间距。其中，如果用户先设置了X轴间距值，则系统会自动将同样的值赋予Y轴间距；而如果用户先设置Y轴间距值，这时X轴间距值仍保持不变。利用这种办法用户可设置一个X轴间距与Y轴间距不等的栅格。
用户可改变栅格与图形界限的相对位置。缺省情况下，栅格以图形界限的左下角为起点，沿着与坐标轴平行的方向填充整个由图形界限所确定的区域。在“Snap（捕捉）”栏中的“Angle（角度）”项可决定栅格与相应坐标轴之间的夹角；“Xbase（X基点）”和“Ybase（Y基点）”项可决定栅格与图形界限的相对位移。
打开或关闭栅格的方式：
(1)在状态栏上使用GRID按钮
(2)使用功能键F7进行切换
(3)在状态栏中GRID按钮上使用快捷菜单
(4)在“DraftingSettings（草图设置）”对话框中设置
(5)在命令行中使用“grid”命令
专家提示如果栅格间距值为0，则栅格使用相应的捕捉间距的值。
2.捕捉（Snap）
捕捉可以使用户直接使用鼠标快捷准地确定位目标点。捕捉模式有几种不同的形式：
(1)Girdsnap（栅格捕捉）：栅格捕捉又可分为“Rectangularsnap（矩形捕捉）”和“Isometricsnap（等轴测）”两种类型。缺省设置为矩形捕捉，即捕捉点的阵列类似于栅格，用户可以指定捕捉模式在X轴方向和Y轴方向上的间距，也可改变捕捉模式与图形界限的相对位置。与栅格不同之处在于：捕捉间距的值必须为正实数；另外捕捉模式不受图形界限的约束。
关于等轴测捕捉请参见第18章。
(2)Polarsnap（极轴捕捉）：用于捕捉相对于初始点、且满足指定的极轴距离和极轴角的目标点。用户选择极轴捕捉模式后，将激活“Polarspacing（极轴距离）”项，来设置捕捉增量距离。极轴角的设置参见第3章。
打开或关闭栅格的方式：
(1)在状态栏上使用SNAP按钮
(2)使用功能键F9进行切换
(3)在状态栏中SNAP按钮上使用快捷菜单
(4)在“DraftingSettings（草图设置）”对话框中设置
(5)在命令行中使用“snap”命令
注意如果栅格的间距设置得太小，AutoCAD将显示“Gridtoodensetodisplay（栅格太密，无法显示）”的信息，而不在屏幕上显示栅格点。
3.2.2极轴追踪（PolarTracking）
1.极轴追踪简介
使用极轴追踪的功能可以用指定的角度来绘制对象。用户在极轴追踪模式下确定目标点时，系统会在光标接近指定的角度方向上显示临时的对齐路径，并自动地在对齐路径上捕捉距离光标最近的点（即极轴角固定、极轴距离可变），同时给出该点的信息提示，用户可据此准确地确定目标点。如图3-16所示。 |
|
|
