AutoCAD为用户提供了多种绘图的辅助工具，如栅格、捕捉、正交、极轴追踪和对象捕捉等，这些辅助工具类似于手工绘图时使用的方格纸、三角板，可以更容易、更准确地创建和修改图形对象。用户可通过“DraftingSettings（草图设置）”对话框，对这些辅助工具进行设置，以便能更加灵活、方便地使用这些工具来绘图。
3.2.1实例2使用捕捉和栅格（SnapandGrid）
Step1打开图形文件
在AutoCAD2002打开在实例1创建的图形文件“exam3-1.dwg”；
Step2设置捕捉和栅格

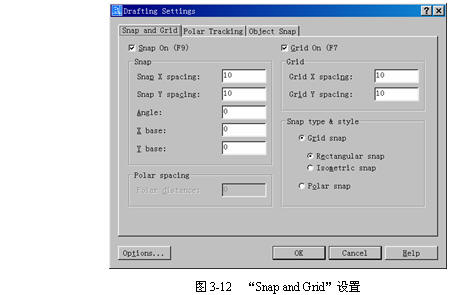

(1)选择菜单【Tools（工具）】→【DraftingSettings…（草图设置）】，弹出“DraftingSettings（草图设置）”对话框，并选择“SnapandGrid（捕捉和栅格）”选项卡，如图3-12所示。

(2)分别选中“SnapOn（启用捕捉）”和“GridOn（启用栅格）”开关，打开捕捉和栅格模式，并按图3-12所示内容进行设置，然后按键确认。

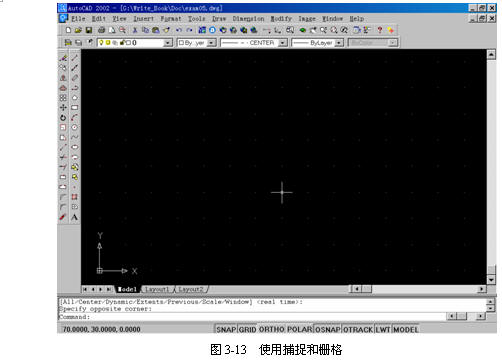

(3)现在屏幕上出现了一个点的阵列，也就是栅格（Grid）；当用户移动光标时会发现，光标只能停在其附近的栅格点上，而且可以精确地选择这些栅格点，但却无法选择栅格点以外的地方，这个功能称为捕捉（Snap）。如图3-13所示。现在就利用这两个功能来快速准确的绘图。在以下的绘制过程中，用户无需在命令行中输入点坐标，而可以直接利用鼠标准确地捕捉到目标点。

Step3绘制轴承支座侧视图
(1)使用“rectang”命令，在点（10,10）、（210,30）之间绘制一个矩形。
(2)使用“circle”命令，以（110，110）为圆心，分别以20、40为半径绘制两个圆。
(3)使用“line”命令，按下表所示分别绘制若干条直线。
