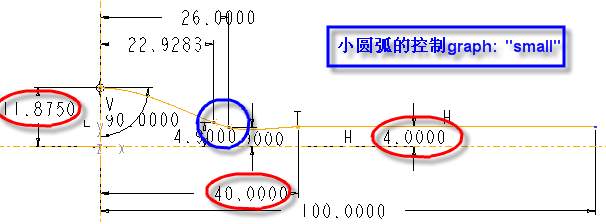

9. 圆弧来说,则是从11.875(11.8748)渐变为4然后维持不变的,大家也许注意到了在小的graph中篮色的圈圈住的两个点似乎有点奇怪.其实奥妙就在这两个点上.第一步画graph的时候可以先不加这两个点,等剪切结果出来后和原始的曲线对比一下偏差情况然后再添加这两个控制点,根据偏差情况调整这两个点的值便可以通过修改曲面的形状来修正偏差.下面的值是我的调整结果.有兴趣也可以用bmx来辅助,大家可以实际调整一下试试看.

10.作好后就可以进行扫出了：

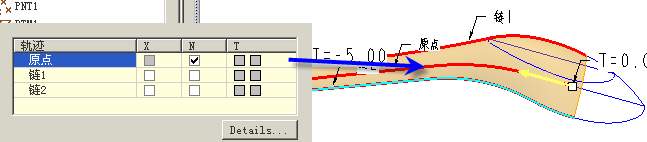

     11.轨迹正如上面所说.注意一下原始轨迹和起点就是了.关键是截面要添加关系来控制,要把我们的控制线应用到截面的两个圆弧上.

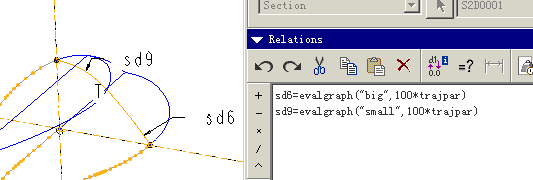

Sd6=evalgraph(“big”,100*trajpar)
Sd9=evalgraph(“small”,100*trajpar)
