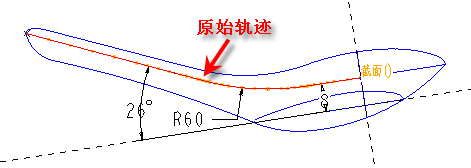

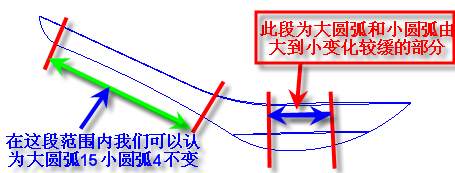

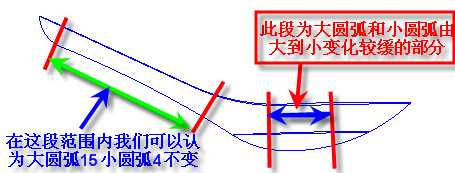

6.现在截面是由两部分组成的,一个大圆弧一个小圆弧,控制扫出的形状就是控制这两个圆弧的变化,注意到可变扫出的截面还可以通过控制图表(graph) 来实现的.而这两个graph又该如何确定呢?再来看看勺子的形状,对于柄部我们可以推测大圆弧和小圆弧均为不变.而开始的部分应该是变化比较缓的部分, 剩下的是变化比较急的过度部分,而这个过度部分应该是以柄和底部的拐点作为大约中心的.

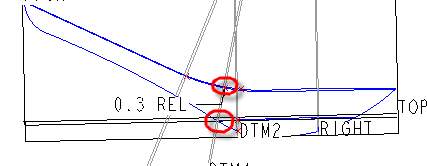

    7.所以我们先要确定这个大约中心在轨迹上的大概位置,我们可以通过在轨迹上作一点,然后过这个点作一个垂直于原始轨迹的基准面,通过调整点的比例值使得拐点大概在基准面上来,这样就可以知道拐点大概对应原始轨迹上的比例值了,如下图,在本例中为0.3.

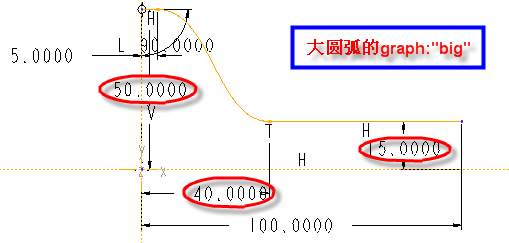

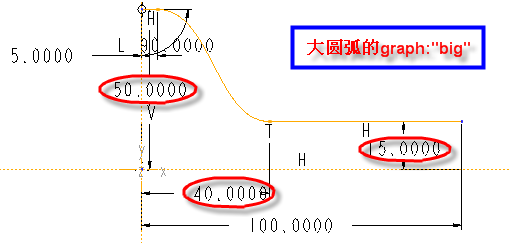

     8.基于上面的分析,我们就可以分别作出大圆弧的控制线”big”和小圆弧的控制线”small”,因为拐点是在0.3的位置,所以我们把过度的结束位置放在0.4(40/100)处,对大圆弧来说,前面的0.4 是从50渐变到15然后维持15不变的.所以不难作出形状如下图 :
