CO2 激光-MIG同轴复合焊方法及铝合金焊接的研究(图)

日期：2007-6-11 21:29:33 人气：77 [大中小]

[1] [2]

　　图6 所示是焊缝熔深、焊缝宽度和堆高随激光功率变化曲线。可以看出,随激光功率增加,熔深和焊缝宽度均增加,而堆高则略有下降。这是因为随激光功率增加,总体热输入增加,因此熔深和焊缝宽度均增加。而送丝速度不变,因此堆高减少。

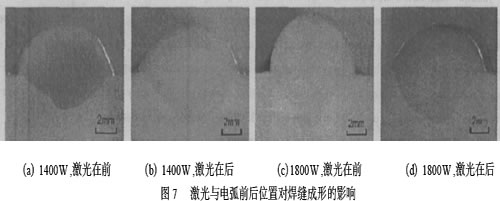

　　图7 是激光功率分别为1400W 和1800W ,激光分别在电弧前方和后方时的焊缝成形照片。可见,激光与电弧的前后关系对焊缝成形的影响并不一致,其影响机理还需进一步深入研究。
　　以上结果表明,即使在较低的激光功率密度作用下,与单纯激光或MIG 焊相比,激光2 电弧复合焊也可以明显提高熔深,并改善焊缝成形质量。
结　论
　　研制了CO2 激光-MIG同轴复合焊接系统,并对铝合金激光2MIG复合焊接进行了实验研究。与单纯激光或MIG 焊相比,激光2 电弧复合焊可以明显提高熔深,改善焊缝成形质量。
