4.3.1 气焊的气体和设备

气焊是利用气体燃烧所产生的高温火焰来进行焊接的，如图4-18所示。火焰一方面把工件接头的表层金属熔化，同时把金属焊丝熔入接头的空隙中，形成金属熔池。当焊炬向前移动，熔池金属随即凝固成为焊缝，使工件的两部分牢固地连接成为一体。

　　　　　　　　　　　　　　　　　　　　　　　　　图4-18 气焊

　　　　　　　　　　　　　　　　　　　　　　　1-焊丝；2-焊嘴；3-工件

气焊的温度比较低，热量分散， 加热速度慢，生产率低，焊件变形较严重。但火焰易控制，操作简单，灵活，气焊设备不用电源，并便于某些工件的焊前预热。所以，气焊仍得到较广泛的应用。一般用于厚度在3mm以下的低碳钢薄板，管件的焊接，铜、铝等有色金属的焊接及铸铁件的焊接等。

1.气焊火焰

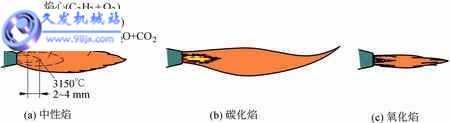

　　调节氧气、乙炔气体的不同混合比例可得到中性焰、氧化焰和碳化焰三种性质不同的火焰。如图4-19所示。

　　　　　　　　　　　　　　　　　　　　　　　　　　　图4-19气焊火焰

　　1）中性焰　氧与乙炔充分燃烧，没有氧与乙炔过剩，内焰具有一定还原性。最高温度3050~3150℃。主要用于焊接低碳钢、低合金钢、高铬钢、不锈钢、紫铜、锡青铜、铝及其合金等。

　　2）氧化焰　氧过剩火焰，有氧化性，焊钢件时焊缝易产生气孔和变脆。最高温度3100~3300℃。主要用于焊接黄铜、锰黄铜、镀锌铁皮等。

　　3）碳化焰 乙炔过剩，火焰中有游离状态碳及过多的氢，焊接时会增加焊缝含氢量，焊低碳钢有渗碳现象。最高温度2700~3000℃。主要用于高碳钢、高速钢、硬质合金、铝、青铜及铸铁等的焊接或焊补。

2.气焊的设备　

（1）氧气瓶

　　氧气瓶是运送和贮存高压氧气的容器，其容积为40L，工作压力为15Mpa。按照规定，氧气瓶外表漆成天蓝色，并用黑漆标明“氧气”字样。保管和使用时应防止沾染油污；放置时必须平稳可靠，不应与其他气瓶混在一起；不许曝晒、火烤及敲打，以防爆炸。使用氧气时，不得将瓶内氧气全部用完，最少应留100~200kpa，以便在再装氧气时吹除灰尘和避免混进其他气体。

（2）乙炔瓶

　　乙炔瓶是贮存和运送乙炔的容器，国内最常用的乙炔瓶公称容积为40L，工作压力为1.5Mpa。其外形与氧气瓶相似，外表漆成白色，并用红漆写上“乙炔”、“不可近火”等字样。在瓶体内装有浸满丙酮的多孔性填料，可使乙炔稳定而又安全地贮存在瓶内。使用乙炔瓶时，除应遵守氧气瓶使用要求外，还应该注意：瓶体的温度不能超过30~40℃；搬运、装卸、存放和使用时都应竖立放稳，严禁在地面上卧放并直接使用，一旦要使用已卧放的乙炔瓶，必须先直立后静止20min，再连接乙炔减压器后使用；不能遭受剧烈的震动等。 （3）减压器

　　减压器是将高压气体降为低压气体的调节装置。对不同性质的气体，必须选用符合各自要求的专用减压器 。通常，气焊时所需的工作压力一般都比较低，如氧气压力一般为0.2~0.4Mpa，乙炔压力最高不超过0.15Mpa。因此，必须将气瓶内输出的气体压力降压后才能使用。减压器的作用是降低气体压力，并使输送给焊炬的气体压力稳定不变，以保证火焰能够稳定燃烧。减压器在专用气瓶上应安装牢固。各种气体专用的减压器，禁止换用或替用。

　　　　　　　　　　　　　　　　　　　　　　　　　图4-20 减压阀

（4）回火保险器

　　正常气焊时，火焰在焊炬的焊嘴外面燃烧，但当气体供应不足、焊嘴阻塞、焊嘴太热或焊嘴离焊件太近时，火焰会沿乙炔管路往回燃烧。这种火焰进入喷嘴内逆向燃烧的现象称为回火。如果回火蔓延到乙炔瓶，就可能引起爆炸事故。回火保险器的作用就是截留回火气体，保证乙炔瓶的安全。

（5）焊炬

　　焊炬的作用是将乙炔和氧气按一定比例均匀混合，由焊嘴喷出，点火燃烧，产生气体火焰。常用的氧乙炔射吸式焊炬如图4-21所示。各种型号的焊炬均配备3~5个大小不同的焊嘴，以便焊接不同厚度的焊件时使用。

　　　　　　　　　　　　　　　　　　　　　　　　　图4-21 焊炬
