到此为止，是区分出了cavity侧的所有面，破孔的地方也已经封住，下一步就要将这些面提取出来。

选取cavity侧的一个面作为种子面，点取seed entity确定，这时系统会记住种子面，根据它可以自动找出所有了cavity面，点取Search part faces,系统找出并突显所有cavity面，执行faces knitting将这些面缝合在一起。左侧的特征树中出现一个缝合面特征，将它的名字改为cavity surface,同时将它隐藏，以方便后面的工作。

分离cavity面的工作结束，在General中保存一下cavity零件。

接下来进行模型零件上所有破孔的修补。

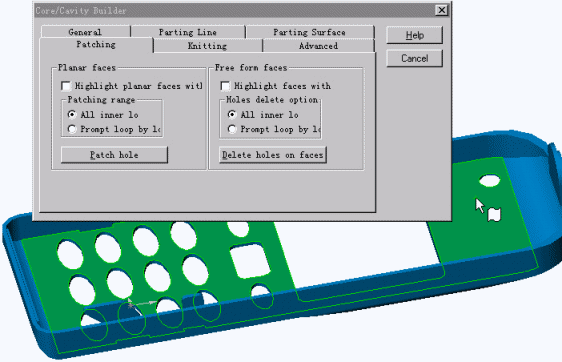

进入Patching功能，设定Patching Range为All inner loops,选取下图示表面，

执行Patch hole,一次将此面上所有孔修补。

放大侧壁上三个破孔，设定Prompt loop by loop,选取侧壁内面，执行Patch hole,根据提示将三个破孔修补好，完成后模型如下图，

修补完毕。看来破孔的修补方法与UG和PROE是一样的,这种方法也确实挺方便的。

接下来，创建分模线引出的分模面。

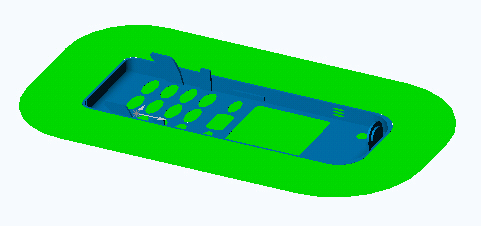

切换到Parting Surface功能，从特征树中选取基准面1，按Plane确定其为参考面，接着勾选All parting lines,按Edges确定这些边向四周延展，在距离中输入40，按Create,结果如下图，

这时，根据提示，需将所有分模面缝合在一起，取消前面隐藏的cavity surface,选择SW功能插入-----曲面----缝合曲面，通过SHIFT选取左侧前面建立的从cavity surface到刚才的延展面的所有面，创建一个新的缝合曲面，并命名为cavity parting surface.

再次在General中保存Cavity.

分模面的工作已经完成，现在可以分出上下模了。先要建立一个用于上下模的模块，它要完全包容模型零件，同时又不能超出分模面。

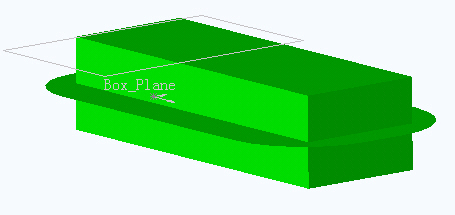

在General中，Containing box下，里面的数值是模型的尺寸，设L:85,W:230,H:60,Apply.

出现一个警告确认所有分模面已经完成。如下图，

这时，需要将此模块保存用于core部分的建立。

在General中保存core零件。

点取cavity切换回cavity零件，关闭Core/Cavity Builder。

下面要用SW的曲面切除功能切出得到cavity.

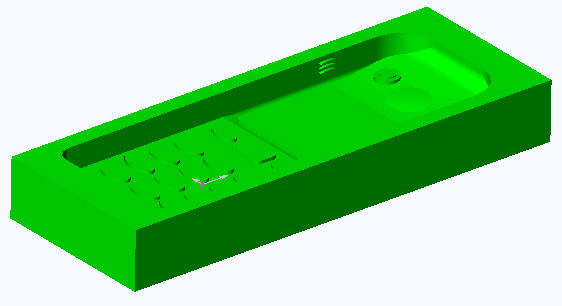

选取插入----切除----使用曲面，完成后隐藏分模面得到如下图：

在General中保存一下cavity.

转入core/cavity.sldasm窗口，根据提示重建模型，从特征树中将nokia和cavity零件隐藏。

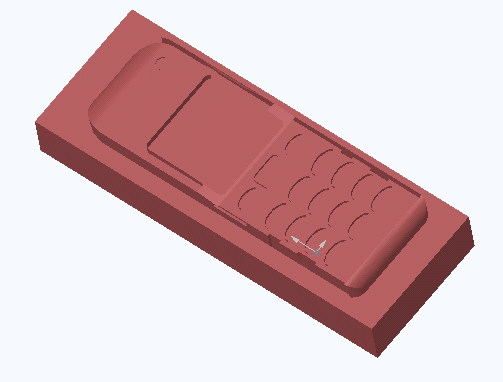

这时要建立的core仍然包在完整的containing box中，需要用二次SW的型腔功能来建立它。原理是第一次通过出型腔将cavity部分减除，第二次将模型零件减除，剩下的就是core.进入core编辑状态，进行两次出型腔功能，第一次选取cavity,第二次选取nokia,完成后如下图，

(这两次出型腔与布尔减类似，只是为了去掉core外的部分，所以收缩因子设为0)

至此core建立。在core/cavity装配体中执行功能Save all,将所有文件保存。

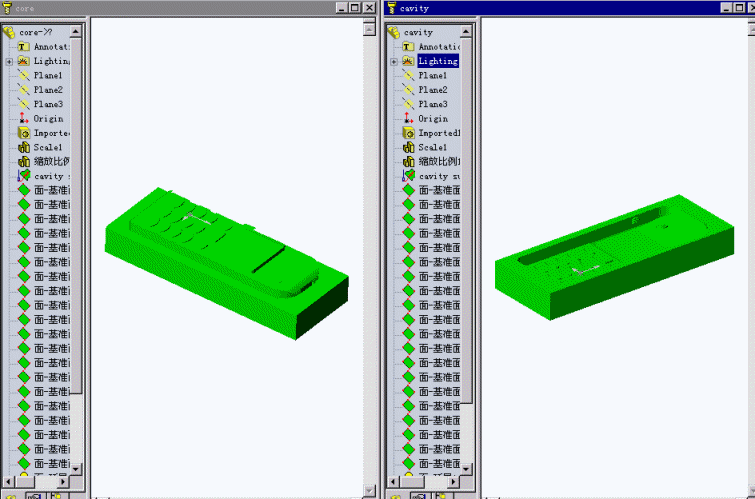

所得零件如下图，

至此分模结束。看看屏幕上的上下模块，一个字："爽"
