今天收到刚寄来的一个SW的模具插件，因为本人一向对模具设计软件感兴趣，所以迫不及待的打开电脑试用一下。以前也用过两个模具插件，感觉一般，要么缺少功能，要么功能简单，不能实际应用。而且都是E文满篇，看起来着实头大。这个几十M的东西可能也好不到哪去。不过新东西嘛，而且又有中文资料，总要试试才甘心。作完今天的功课，已经晚上十一点了，我开始试用这个插件。

1.安装

软件要求的运行环境为WIN NT4.0+SP4以上，64M以上内存。

本机硬件环境：赛阳Ⅱ566，256M内存，显存8M

软件环境：WINNT4.0+SP5,SOLIDWORKS2001中文版

将光盘插入，从光盘中运行setup.exe,根据安装向导很快的完成安装。

从工具菜单中启动插件。

安装软件有57M，再一看安装后容量，吃了一惊，竟然达到了180，作为一个插件居然有这么大，看来软件也不可貌相。

2.界面

按习惯先大致翻翻，各个菜单逛逛，看看有什么功能，分模，模架，浇注系统，冷却系统，滑块，顶块，标准件库，怪不得这么大。

软件的菜单及工具条如下：

还挺全的，有好几个Designer（设计者）模块，查阅一下中文资料，了解了一下各个模块的功能：

Core/Cavity Builder（建立上下模块）

Filling System Designer(填充系统设计者）

Mold Base Designer(模架设计者）

Ejector System Designer(顶出系统设计者)

从模块功能上看基本上覆盖了模具设计的主要方面。至于功能强弱，还是让实践来说明吧。下面调入一个附带的教程练习一下。

3.练习

这是一个诺基亚的手机外壳，除底面有众多通孔外侧壁上还有三个孔。

根据中文说明，第一步，先建立设计方案。

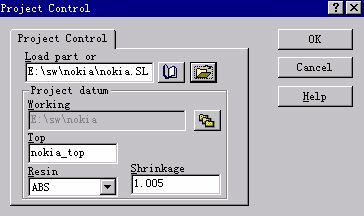

在光盘上建立一个目录nokia,将模型文件拷入，然后起动SolidWorks2001,选取Project Control,

从中找到模型文件，同时建立方案，设定塑料类型和收缩率，这时模型已经调入，按OK。

屏幕出现四个窗口，



其中一个是模型文件，三个是同时生成的装配体文件，控制上下模块的建立以及模具布局，还有一个顶层装配体。

下面开始分模过程，一般来说分模过程为找出分模线，生成型芯型腔面及主分模曲面，进而用完整的分模曲面将模块切分为上下模，分模前对于模型上的破孔需要先进行修补。

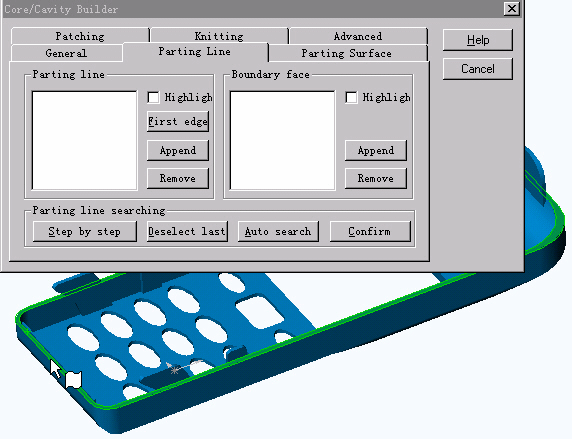

在模型窗口中，进入Core/Cavity Builder,其中专门有一项Parting Line功能，看里面的选项就知道，它的分模功能是根据定义边界面和一条边来进行自动，半自动查找的，用SW的过滤功能指定模型底面，

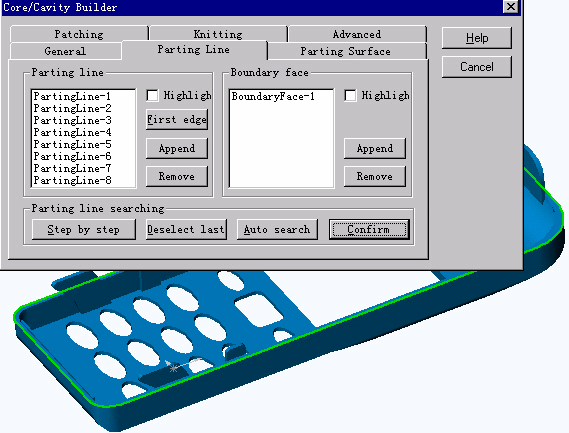

通过Append将其加入到边界面中，然后选取一条外边线，将其定义为第一条边，然后通过Auto Search及Confirm,将其加入到分模线中，如下图，

分模线定义完了，虽然这个模型的分模线很简单，但是从定义过程来看它的功能已经不逊色于其它的模具软件，特别是可以进行一步步的手动查找，可以对付绝大部分的模型零件，只是对于分模线不在面边界的零件的分模线查找，还有待进一步测试。

根据资料，在General中，保存一下cavity零件。视图自动激活为cavity.

下面开始提取模型的外表面，来准备cavity的分模表面,进入knitting功能，

勾选查找范围中的Holes on face，选中一个圆孔边，按Search,系统会找出此面上所有破孔边线，按Append,将它们加入到Boundary edge中，按顺序从-1一直到-31，如下图，

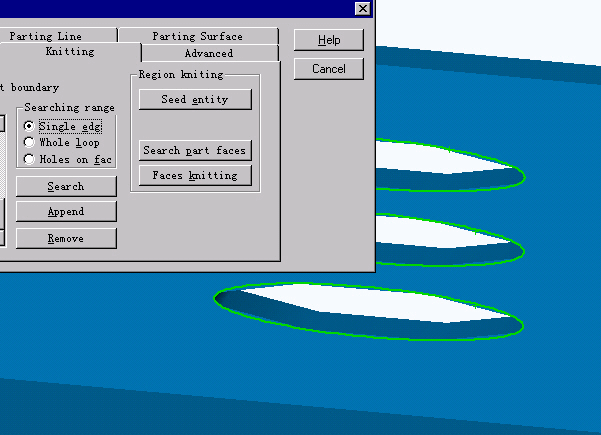

放大侧壁上的三个破孔，将寻找范围定义Single edge,按住Ctrl,选取三个内边，将它们加入到Boundary edge中，成为第-32，-33，-34个边。
