图4-65 FeatureManager设计树中显示的封套零件

6.使用封套

与其他零部件不同，封套零件显示在ConfigrationManager中，右击“封套1”，从快捷菜单中选择【显示/隐藏使用封套】命令，如图4-66所示。

图4-66显示/隐藏使用封套

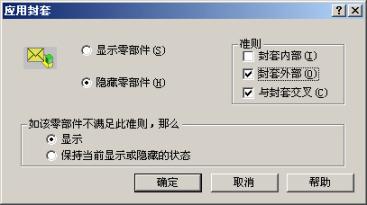

7.设置准则

如图4-67所示，使用封套隐藏零部件，其选择准则为【封套外部】和【与封套交叉】，对于其他不符合条件的零部件，则【显示】零部件。

图4-67 定义封套准则

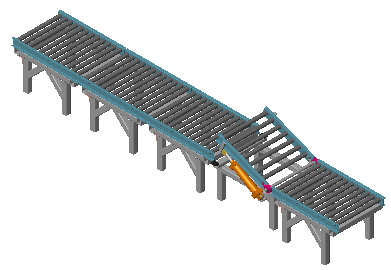

8.完成的配置

通过隐藏零部件，当前完成的配置如图4-68所示。

图4-68 隐藏了零部件

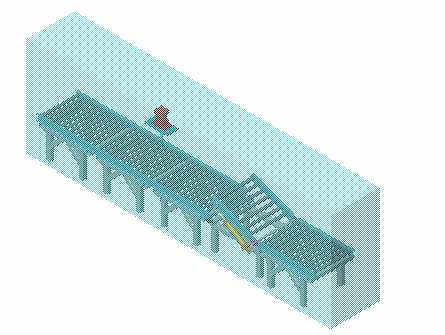

9.人工隐藏

隐藏其他没有被封套选择的零件以及封套零件，完成该配置。如图4-69所示。

图4-69 完成的配置

10.关闭所有窗口

保存文件并关闭所有窗口
