保持简化配置为激活状态，建立一个新配置并命名为“Conveyer_Path”，该配置为激活的配置。

2.插入新的封套零件

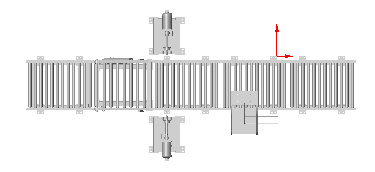

插入一个新的封套零件，并选择装配体的“Top”平面作为参考平面。系统将转换到绘制草图和编辑零件模式。如图4-61所示。

图4-61 插入新的封套零件

3.绘制草图并拉伸

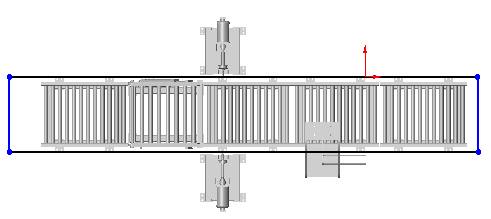

如图4-62所示，绘制一个矩形，该矩形应该能够包含所有的“conveyor”子装配体。

图4-62 绘制草图

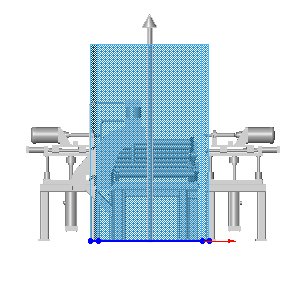

如图4-63所示，使用草图建立拉伸，使特征能够完全包含“tilt_roller”子装配体。

图4-63 建立拉伸

4.透明的封套零件

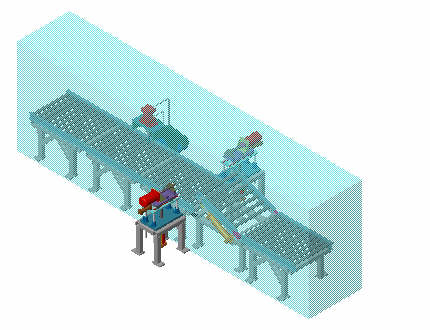

返回编辑装配体模式下，封套零件使用默认的浅蓝色透明模式显示。如图4-64所示。

图4-64 透明的封套零件

5.FeatureManager设计树

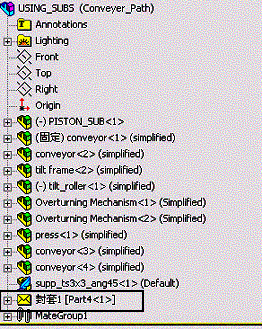

如图4-65所示，封套零件（“封套1”）在FeatureManager设计树中使用了一个特殊的图标。
