多实体设计概述
日期:2007-1-6 15:47:40 人气:132     [ ]
上一页 [1] [2] [3] 下一页

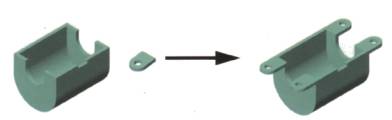

1局部操作:单独处理某个部分

1-4 局部操作技术

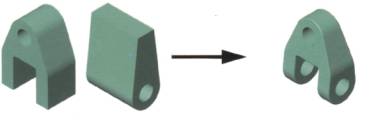

1布尔运算:通过组合实体保留两个实体交叉的部分

1-5 布尔运算技术

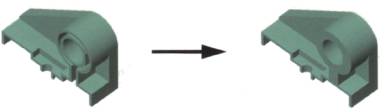

1工具实体:将一个实体作为工具使用来生成复杂的模型

1-6 工具实体造型

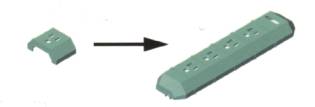

1对称造型:可以简化轴对称零件的建模

1-7 对称造型技术

1焊接造型:将多个焊接部件生成焊接的单一实体

1-8 焊接

1.1.3 实体文件夹

在零件文件的FeatureManager设计树中,包含一个实体文件夹,如图1-9左图所示。包括中的数字表示零件中包含的示体数量,文件夹中包含了零件中的所有实体,可以单独隐藏或显示实体。文件夹中实体的名称默认使用添加到该实体的最后一个特征的名称,用户也可以最后修改实体的名称。

FeatureManager设计树中展开“实体”文件夹,可以查看和管理零件中的实体。如图1-9右图所示。

上一页 [1] [2] [3] 下一页
