这个操作需要用到工具栏上的“对齐草图”命令。

　　对齐草图操作：
　　在将要与另一草图对齐的草图中选择一直线或点。
　　按住 Ctrl 并在第一草图将要与之对齐的第二草图中选择一直线或点。
　　单击 2D 到 3D 工具栏上的“对齐草图” ，或单击“工具”->“草图绘制工具”->“对齐”->“草图”

　　六、生成3D模型

　　最后进行重要的一步——生成3D模型，最常用的就是“拉伸/切除”命令。
　　注意：从所选草图实体拉伸特征，不必选择完整的草图，可以从整个草图中选择部分图形。可一次选一个或多个，但是各草图图形应该都是封闭的，才能生成实体特征（如拉伸，切除等）。

　　拉伸特征

　　在设计树中选择“草图1”，即输入的前视图，右键选择“编辑草图”，选择要拉伸的轮廓，如图10。

　　单击“2D-3D”工具栏上的“拉伸”，基体-拉伸 PropertyManager 出现。

　　在“基体-拉伸” PropertyManager 中设置相关参数，编辑属性。

　　方向一：默认的拉伸方向，如图中箭头所示。

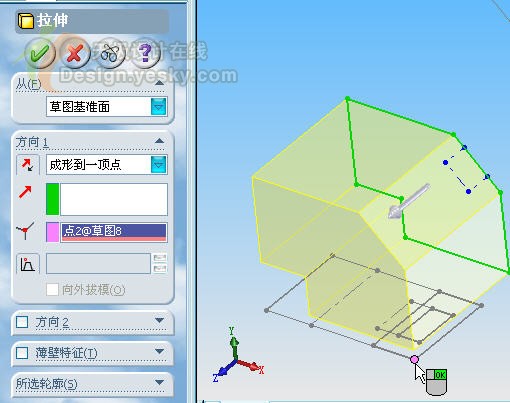

　　可以输入拉伸的深度，或者指定要拉伸到的点或直线。根据投影原理，另一视图（上视图）的一投影边线就是拉伸的深度，我们选择上视图中的一终止点作为拉伸终点。

　　注意：对于 2D 到 3D 转换，可通过选择一草图实体来指定给定深度拉伸的深度。

　　最后按右键，一个拉伸的三维模型生成了。

　　添加一个切除特征

　　我们可以从辅助视图上的一个图形轮廓，在已经生成的拉伸实体中进行切除。

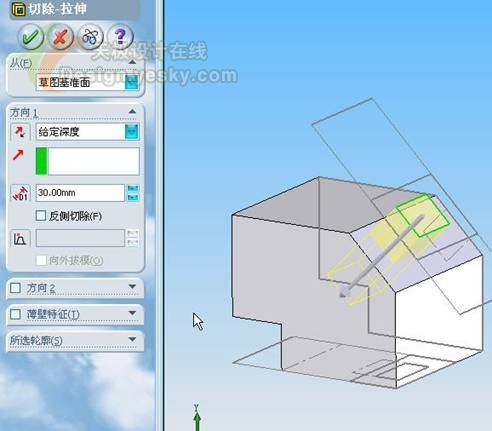

　　在辅助视图上选择小矩形，单击2D-3D工具栏上的“切除”，在对话框中指定切除的深度，完成切除。如图

　　这样，2D-3D的转换就大功告成了！

　　总结

　　这种方法还有一个好处，就是形状复杂，其尺寸定位不规则的图形，也许在三维软件里绘制草图比较麻烦，在制作三维数模的时候，不用重复进行草绘，就可轻松生成。
　　上面举的只是一个最基本的例子，其实更复杂一些的图形也可以实现。

　　SolidWorks的2D-3D的功能实现了从平面二维绘图到3D数模的跨越，是设计者从AutoCAD过渡到三维CAD软件的成功阶梯。对于一些常见的二维图纸，可以轻松实现到三维数模的转换，从而为以后的三维装配、干涉检查等奠定了基础。
