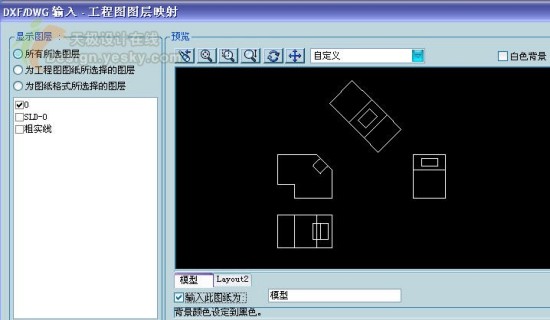

出现“工程图图层映射”对话框，如图。

点击看大图

　　 在“显示图层下面”，选择“所有所选图层”，在下面的图层选择中，选中“0层”前面的选择框，因为基本轮廓图形都是在“0层”中绘制，故只将此层中的图形输入到SolidWorks中。

　　预览：在输入前，利用“预览”下的图形浏览工具，可以象AutoCAD一样进行图形的放缩，局部放大，平移等视图操作。
　　“白色背景”：将背景颜色设置为白色。
　　选择“输入此图纸为”：模型

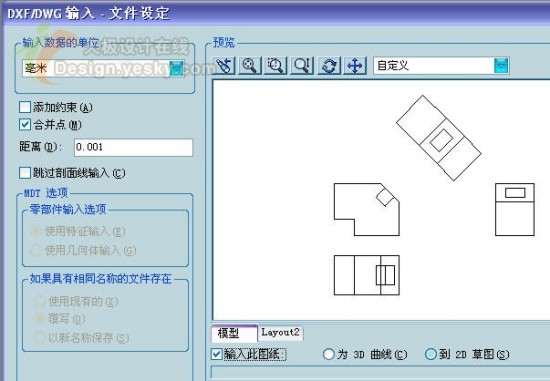

　　选择下一步，出现文件设定对话框。如图

点击看大图

　　输入数据的单位：按照习惯，一般选择“毫米”。
　　选择“添加约束”和“合并点”，选择输入此图纸为“2D草图”，这样可以把AutoCAD的图形转换为3D软件中的草绘，便于后续三维模型的生成。单击“完成”，成功将AutoCAD的图形转换并导入。如图。

　　注意：由于在生成三维模型的特征时，各草绘的轮廓一般是封闭的（曲面除外），所以在进行下一步之前，最好检查一下，看草绘图线有无不封闭的情况，有无多余的线或点，各图线是否真正相交形成封闭图形。

三、将草图定义出前视，上视，左视等视图

　　输入的草图是三维数模在各个方向上的投影，就是从不同方向上看去的视图，所以需要分别将其定义为前视，上视，左视等视图。
　　注意：在定义任何其它视图之前，必须先定义前视图。您可进行框选择、链选择，或按住 Ctrl 来单独选择。

　　具体操作：

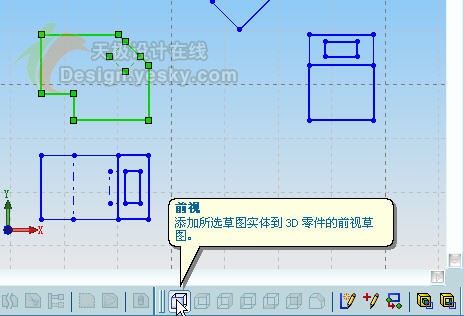

　　选择下图所示的视图，单击“2D-3D”工具栏上的“前视”，将其定义为前视图。

　　同样操作方法，将其它几个视图分别定义为上视，左视等视图。

　　四、定义辅助视图

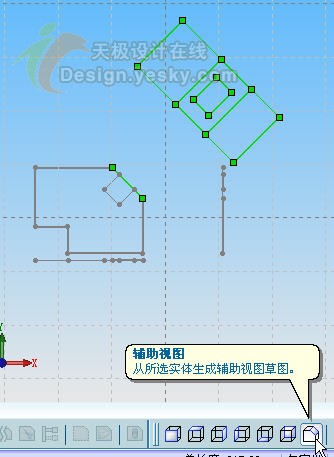

　　按下图所示定义辅助视图，注意必须在另一视图中选择一直线来指定辅助视图的角度。

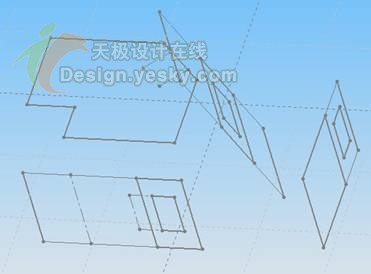

　　生成的各个视图如下图所示，是不是有了立体的感觉？

　五、对齐草图

　　接下来要对齐草图。因为按照机械制图的原则，各个视图中的一些轮廓和边线是对齐的。选择一视图中的边线与在第二个视图中选择的边线对齐。选择的顺序很重要。
