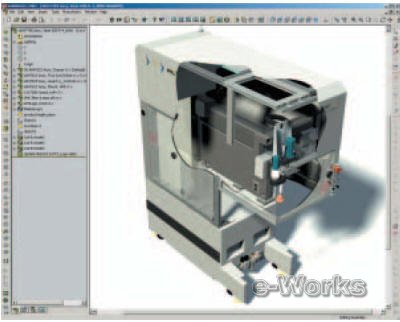

图3 RTS 使用SolidWorks 软件中的动态装配功能 识别和解决Viper 650上的零部件的干涉和冲突问题

    此外，利用SolidWorks软件所提供的生产级工程图和出详图等功能，用户可以快速、准确地利用三维设计开发工程图，包括自动生成正向视图、剖面视图和局部视图等。对结构的任何改动都能自动而准确地反映到项目的所 有工程图中。在数以万计零部件级规模的结构建模方面，SolidWorks 提供了无与伦比的性能。通过自上而下的设 计，用户可以在装配中设计相关的零部件。因此，任何一个零部件发生变动，相关的零部件都会随之更新和修改，通过这些强大的功能来进行装配体模型的关联设计。例如，将二维布局草图用作装配体骨架，来控制大型复杂装配体。然后利用二维骨架来调整与联动装置和其它零部件的关联。更改骨架后，联动装置和其它零部件将自动反映正 确的尺寸。

    SolidWorks  Office  Premium还为广大用户提供了多种多样的设计过程专用工具。对于焊件设计，可以使用直观的布局方法来迅速获取设计意图。通过利用焊缝、角撑板、顶盖和切割清单，迅速完成焊件设计和文档。SolidWorks 还包含功能强大的钣金工具，用于在折叠或展开状态创建高级钣金设计。该模块自动应用所有钣金特性（如金属厚度、折弯半径和折弯释放槽），并自动完成法兰、切口、放样的折弯、展开、正交切除、角切除、正交处理、褶边、转折等的创建过程。借助SolidWorks 软件，用户可以灵活地在一个文档中创建零件、装配体和工程图的多个版本，由此最大程度地提供重用机会。例如，使用不同长度的槽钢剖面创建机械模块，以构造不同尺寸的机械基座或支撑。此外，还可以通过以下方式研究各种“假设”情况：打开或关闭零件或装配体的不同配置，并使用SolidWorks 分 析工具来评估其性能。

    SolidWorks  Office  Premium还提供智能化的管道设计模块，从而加速（软/硬）管道、电子电气线缆/接头的布局与设计，通过简单的拖放操作即可自动放置、确定管线零部件的大小、复制和镜向管道以及自动插入管道折弯借口和生成弯管。通过在装配体环境中设计管道，可以快速创建多次引用，以获得最佳效果并避免可能的装配体问 题。SolidWorks 还自动生成管道零部件的制造工程图和材料明细表。通常，包装机械公司必须保证其独特的产品 能够承受沉重的工作循环。利用SolidWorks Office Premium提供的COSMOSWorks?   Designer，还可以确定零部件在运行时的应力、应变、变形形状和位移，从而避免现场故障。此工具可以迅速识别出初始设计中的薄弱之处，快速而经济地生成新的计算机模型，以解决可能将在测试阶段或（更糟糕的是）在客户的工厂中才能发现的问题。通过确定零部件的准确的工作循环，帮助用户使用轻型零件或者移除不必要的材料，以降低设计成本和减轻机械结构的 重量。

    COSMOSMotion? 还前进了一步，可以模拟机械结构或任何子系统的动态运动。并自动从装配体创建约束和接触，向机械模型轻松地添加作用力和驱动器。而且用户永远不必离开SolidWorks 环境，因此不需要转化几何体数据和学习新的软件界面。创建模型后，就可以执行动态模拟和运动仿真，这样可以充分了解设计的运动学和动力学。为调整电机和驱动器的大小、确定能量消耗情况、设计联动布局、优化凸轮传动、了解齿轮传动、调整弹簧和减震器的尺寸、确定接触零件的动作方式提供理论依据。还可提供给COSMOSWorks应力分析的载荷边界条件。

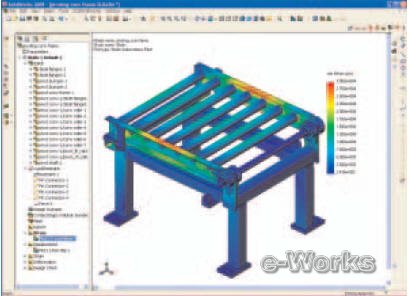

     使用COSMOS产品快速识别初始设计中的问题

    装配和测试
    在设计过程中，SolidWorks软件会自动维护材料明细表，并且可以将其导出为Excel电子表格或采用其它格式导出以便导入到材料需求计划(MRP) 系统中。这些信息可节省时间，并帮助用户在采购过程中避免出错。本软件跟踪多种信息，如购买的零部件的制造商、型号、大小和重量。还可为包含许多零件、数量和配置的多个项目生成一个材料明细表，以便加快向制造的转换并以较低的价格批量购买更多的数量。

    在装配和测试阶段，经常需要进行工程更改。使用SolidWorks软件，可以避免代价昂贵的错误，因为设计过 程中的任何位置所做的更改都会自动更新所有产品文档，包括零件、装配体和工程图。

    SolidWorks公司与业界领先的CAM 软件公司结成了合作伙伴关系，从而可以为钻孔、车削和电火花加工需要者提供各种功能强大的CNC编程解决方案。认证CAM解决方案可读取原SolidWorks几何体并且是完全关联的，从而可以确保设计更改能够反映到CNC程序中。认证的黄金解决方案还要求在同一个窗口内集成SolidWorks设计模型，从而可以在熟悉的SolidWorks环境中生成CNC 程序。

    SolidWorks还提供制造业网络，简化了设计和制造服务供应商的寻找过程，这些供应商使用SolidWorks软件并且可以使用SolidWorks原文件，因此用户无需转换或重新创建设计文件。相反，您可以通过浏览多种类别（从机器加工车间到外面的设计公司）或搜索关键字来在该网络上轻松地找到合适的供应商。

    项目文档
    借助二维CAD工具，在创建机械文档时不再花费大量时间来重新创建设计的各部分。但借助SolidWorks软件，您可以轻松地使用三维装配体快速创建生产级二维工程图。只需绘出一条线，就可以创建剖面视图。然后， SolidWorks软件可切断装配体，并自动生成其剖切工程图。用户可以快速创建描述如何维护机械结构的爆炸视图，具体方法为先在三维中排列零部件，然后选择感兴趣的区域定义二维局部工程视图。另外，还可以使用自动标号功能轻松地标注视图，在材料明细表中键入零件序号可高亮显示感兴趣的零部件。
