本文着重介绍了SolidWorks软件在包装机械行业中的出色应用，以及成功帮助用户显著改善包装机械的设计体验。

   二十一世纪的今天，包装机械行业与其他机械行业一样都面临着一系列巨大的挑战与激烈的竞争，使得该行业的工程应用能力需求达到极致。日用品生产商致力于在容器形状方面推陈出新，以满足客户不断变化的喜好与需求。几乎每家公司生产的每一台机械都是独一无二的产品，从而实现结构设计师的构想、提高生产效率并降低成本。要想取得成功，就必须利用先进的设计工具与手段快捷方便地设计和制造出新的产品。SolidWorks软件，不仅可以重复利用以前的设计数据与成果，还可在一个文档中创建多个产品实际方案。同时，开发并管理具有不同尺寸、零部件配置、属性或其它参数的产品模型系列。一位资深的包装机械设计师表示，最大的目标是尽可能使用标准的模块和零部件完成每种新产品(80-90)%的开发工作，然后再利用优化的工作流程以最短的时间完成剩余的(10-20)% 的开发工作。然而，缩短开发周期并不意味着容许犯错。在设计定制产品时，必须一次到位；否则，就可能需要自费返工。“到位”即表示所设计的机械产品不但能够在验收测试期间表现良好，而且可以年复一年、日复一日地在各种环境条件（从布满粉尘的面包房到潮湿的奶制品车间）下运转正常。

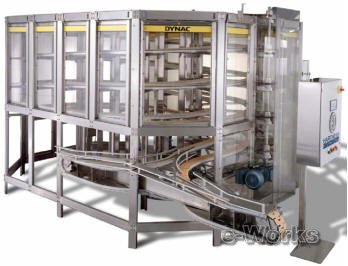

图1 Hartness International  的DYNAC 传送系统在包装和打包过程中智能地控制各种产品流

    为帮助制造商应对多方面的挑战，SolidWorks Office Premium 提供了一系列独特的工具。既可以方便地利用公司已开发的各种子系统和零部件，也可以使用由行业标准团体和零部件生产商提供的通用件和标准件。 SolidWorks 软件还提供了丰富的设计验证工具和手段来评估产品原型，因此，使得企业在机械结构产品生产之前就可以识别并修复问题。SolidWorks还提供计算机辅助制造(CAM) 的完善数据接口，并生成装配体、零部件和采购、销售等所需的材料明细表。同时，还可以利用三维装配体模型来快速创建各种项目文档。

    投标（需求分析）
    据经验丰富的包装业专业人士介绍，目前所面临的最大挑战之一就是如何最大限度地利用现有的设计满足客户对于价格合理但又快速和质量优良的机械结构的需求。借助SolidWorks软件，在项目的投标阶段就可以给予极大帮助，不仅迅速提供切实可行的方案和极具竞争力的报价，同时还有时间并行地对其它项目进行投标。

    由于SolidWorks可以使原有二维工程图和三维模型得到重用，因此可以根据过去完成的项目快速生成新的项目建议书。PDMWorks是SolidWorks产品线中对于产品数据管理(PDM)的集成解决方案，安全地存储和组织管理以前项目的所有文档、图纸及其多个版本。同时，还可以同时快速搜索已有二维和三维设计以便找到相似参考。一旦找到正确的项目，PDMWorks将根据用户需要自动生成项目的重复部分，以便快速展开新标书和建议书的准备和创建工作。DWGeditor? 采用的是所有AutoCAD用户所非常熟悉的界面，该软件可以DWG的原格式打开并使用以前项目中的 所有二维DWG 文件。

    图2

    利用PDMWorks，您可以快速搜索以前的设计，并迅速响应招标。通过DWGeditor，您对以前的 基于DWG 的项目可以采用原格式进行编辑与修改SolidWorks还提供eDrawings? 软件，改善与客户的交流方式与手段，进一步简化投标过程。向客户方便地提交二维工程图和三维模型，同时客户还可以使用免费的浏览器软件查看、打印和检查它们。客户可以平移和旋转模型，以便从各个角度进行查看；还可以使用直观的标注工具提供意见和反馈。还可以提供动画，使客户查看运行状态下的虚拟机构运动，从而展示您的投标优于其它投标的原因所在。eDrawings是在投标过程中引起客户关注并使 企业从竞争中脱颖而出的最佳手段。

    零部件选用
    传统包装机械20-70%的内容都是由外购的零部件（如电机、传动装置、轴承和液压缸）构成。因此，对于每个项目都需要重新设计购买的零部件及常用零部件。但是，通过SolidWorks设计库，可以访问位于一个中央位置的多种多样的标准设计库、供应商特定的设计库和公司内部的设计库。要向机械结构中添加新零件，只需将它们拖放 到具体得到设计中。SolidWorks Toolbox 集成了ANSI、ISO、DIN 和JIS 等各种标准的标准零部件，如组件、轴承、 固定环和齿轮等。还可以从Toolbox 将螺栓、螺母和垫圈快速拖放到装配体上的相应位置。智能零件的装配技术会 根据零部件在装配体中的接合位置和方向自动确定其大小和调整其方位。

    没有SolidWorks的帮助，通常不得不使用过时的文档目录在重新绘制外购的零部件时作为参考。现在，通过3D ContentCentral，就可以轻松地选用来自SMC、Boston Gear、Danaher Motion、Bimba和Warner Electric Break 等主要零部件制造商的三维CAD模型，并浏览所有产品类别以找寻更具竞争力的产品，配置供应商的零部件以满足不同的需要，并将他们的产品直接拖放到您的设计中，从而节省时间并提高设计质量。SolidWorks设计库由特征、零件和装配体组成，可以将它们轻松地拖动到新的机械设计中，由此提高重用率并提供企业标准的设计开发平台。

    机械结构设计
    每一台机械的结构都是独一无二的，投产前必须将其设计就绪。SolidWorks  Office  Premium提供了各种各样的虚拟成型工具，可以帮助用户预先正确地识别和解决硬件问题。除了可以全方位地查看零部件、子装配体和整个机械结构外，还可以在设计过程的任何阶段检查内部零部件。另外，用户也可以在零部件的整个运动范围内自由拖动它们，以动态识别间隙和检测干涉。由于在设计的早期就能发现问题，因此用户可以快速地将设计意图传递给其 客户、制造部门、维护部门。
