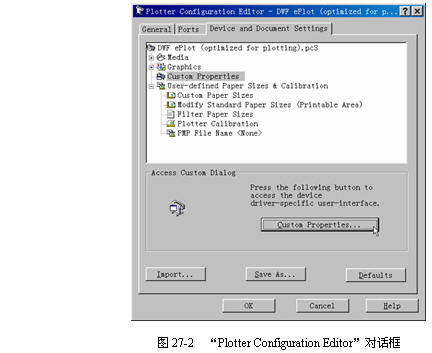

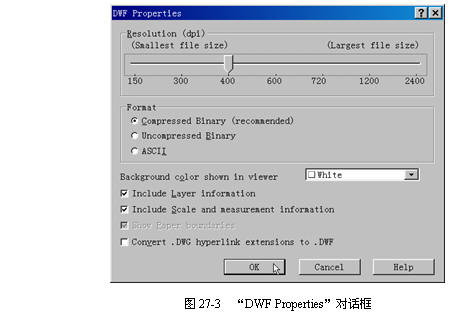

在该对话框中选择“DeviceandDocumentSettings（设备和文档设置）”选项卡，并选中栏中的“CustomProperties（自定义特性）”项，这时，在选项卡下部的提示栏中显示一个CustomProperties...按钮。单击该按钮弹出“DWFProperties（DWF特性）”对话框，如图27-3所示。
在该对话框中，用户可对DWF文件的特性进行如下设置：
(1)Resolution（分辨率）：与基于实数的DWG文件不同，DWF文件使用整数存储，并可设置其精度。除了特殊要求外，为DWF文件设置较低的精度可以大大减少文件的大小，从而能够以更快的速度在Internet上传输。
(2)Format（格式）：压缩（Compressed）可以进一步减小DWF文件的大小，因此，一般情况下，建议用户选择该选项；当然，用户也可根据需要选择非压缩的二进制格式（UncompressedBinary）或文本格式（ASCII）来创建DWF文件。
(3)BackgroundColorShowninViewer（浏览器中显示的背景颜色）：用户可以选择颜色设置对话框中的任何一种作为DWF文件的背景颜色，也可指定为图形文件的背景颜色。
(4)IncludeLayerInformation（包含图层信息）：打开该选项，则用户在浏览器中浏览DWF文件时可以切换图层。
(5)IncludeScaleandMeasurementInformation（包含比例和测量信息）：该选项允许用户使用网络浏览器WHIP!插件中的Location选项，从而可以显示标度坐标数据。
(6)ShowPaperBoundaries（显示纸张边界）：包含图形范围内的矩形边界。
(7)Convert.DWGHyperlinkextensionsto.DWF（将.DWG超级链接转换成.DWF）：打开该选项可以在DWF文件中包含超级链接。
27.3.1WHIP!插件
WHIP!（WindowsHighPerformance）是Autodesk公司推出的DWF插件，用户使用具有这种插件的网络浏览器可以浏览DWF文件。注意，在AutoCAD中不能浏览DWF文件。Autodesk大约每年更新两次DWF插件，用户可从Autodesk站点http://autodesk.com/whip免费下载该插件。
DWF插件的主要功能有：
(1)在浏览器中浏览DWF文件。
(2)在DWF图像上右击鼠标可显示快捷菜单。
(3)可使用实时平移和缩放功能。
(4)使用嵌入的超级链接显示其他文档和文件。
(5)可以单独打印DWF文件，或者和整个网页一起打印。
(6)将DWG文件从网站“拖放”到AutoCAD中作为一个新的图形或者块。
(7)查看存储在DWF文件中的已命名的视图。
(8)使用X、Y坐标指定视图。 |
|
|
