DWF文件简介、创建、设置和查看
日期:2007-10-9 21:23:07 人气:76     [ ]
上一页 [1] [2] [3] 下一页
为了能够在Internet上显示AutoCAD图形,Autodesk采用了一种称为DWFDrawingWebFormat)的新文件格式。DWF文件格式支持图层、超级链接、背景颜色、距离测量、线宽、比例等图形特性。用户可以在不损失原始图形文件数据特性的前提下通过DWF文件格式共享其数据和文件。
DWF文件与DWG文件相比,具有如下优点
(1)DWF文件可以被压缩。它的大小比原来的DWG图形文件小8倍。
(2)DWF在网络上传输较快。由于DWF文件较小,因此在网上的传输时间便缩短了。
(3)DWF格式更为安全。由于不显示原来的图形,其他用户无法更改原来的DWG文件。
当然,DWF格式存在一些缺点,如
(1)从DWG格式转换成DWF格式,须进行额外的操作。
(2)DWF文件不能显示着色或阴影图。
(3)DWF是一种二维矢量格式,不能保留3D数据。
(4)AutoCAD本身不能显示DWF文件。
(5)将DWF文件转换回到DWG格式需使用第三方供应商的文件转换软件。
(6)早期的DWF版本功能较低,不能处理图纸空间对象,或者线宽和非矩形视图。
用户可以在AutoCAD中创建DWF文件,并将其在WorldWideWeb服务器或局域网上发布。访问者可以通过Web浏览器对DWF文件进行查看和下载,但要求浏览器安装一种被称为“WHIP!”插件。用户可以从网站http://www.autodesk.com/whip免费下载这个插件。
27.2.1使用ePlot创建DWF文件
AutoCAD系统提供一种称为ePlotElectronicPlotting,电子格式输出)的方法来打印输出DWF格式的图形文件。
调用该命令的方式为
工具栏“Standard标准)”→
菜单【File文件)】→【Plot…打印)】
命令行plot

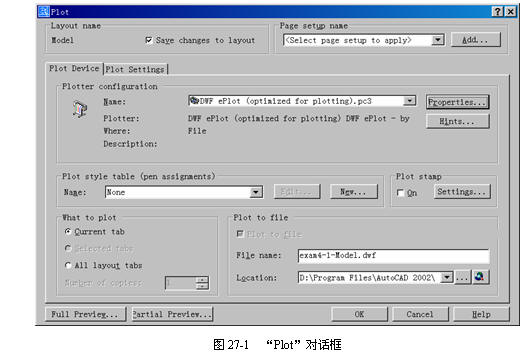

调用plot命令后,AutoCAD弹出“Plot打印)”对话框,如图27-1所示。

为了创建DWF文件,需要在“PlotterConfiguration打印机配置)”区域中的“Name名称)”下拉列表中选择“DWFePlotoptimizedforplotting).pc3”项.。该配置文件即用于DWG文件的打印输出,且对打印进行优化。
选择ePlot的打印配置文件后,“Plottofile打印到文件)”项自动选中。用户可以在“Filename文件名称)”文本框中指定DWF文件的名称,并在“Location位置)”框指定保存DWF文件的位置。用户可单击..按钮在本地计算机或局域网上指定某个位置,或单击按钮启动AutoCAD内部网络浏览器,在Web网络中指定某个位置。
其他选项详见17.3节。
单击OK按钮即可完成DWF文件的创建。
27.2.2设置DWF文件特性
在创建DWF文件时,用户可以在ePlot打印配置文件中设置DWF文件的特性。在图27-1中,选择“DWFePlotoptimizedforplotting).pc3”项后可单击Properties..按钮,弹出“PlotterConfigurationEditor打印机配置编辑器)”对话框,如图27-2所示。
