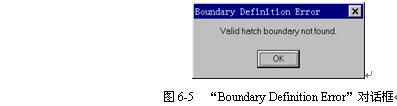

 按钮，在绘图区中某封闭区域内任选一点，系统将自动分析该区域的边界，并相应生成多段线或面域来保存边界。如果用户选择的区域没有封闭，则系统弹出如图6-5所示的“BoundaryDefinitionError（边界定义错误）”对话框进行提示，用户可重新进行选择。
说明“boundary”命令具有命令行形式“-boundary”。
6.2.2面域的概念与创建命令
在AutoCAD中，面域（Region）是一种比较特殊的二维对象，是由封闭边界所形成的二维封闭区域。面域的边界由端点相连的曲线组成，曲线上的每个端点仅连接两条边。AutoCAD不接受所有相交或自交的曲线。
对于已创建的面域对象，用户可以进行填充图案和着色等操作，还可分析面域的几何特性（如面积）和物理特性（如质心、惯性矩等）。面域对象还支持布尔运算，即可以通过差集（Subtract）、并集（Union）或交集（Intersect）来创建组合面域。这些操作请参见后面的相关章节。
该命令的调用方式为：
工具栏：“Draw（绘图）”→
菜单：【Draw（绘图）】→【Region（面域）】
命令行：region（或别名reg）
调用“region”命令后，系统提示用户选择对象：
Selectobjects:
系统将找出选择集中所有的平面闭合环并分别生成面域对象，同时提示如下：
nloopextracted.
nRegioncreated.

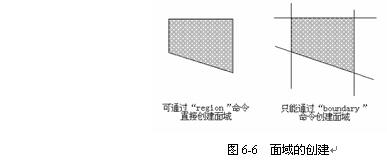

注意“region”命令只能通过平面闭合环来创建面域，即组成边界的对象或者是自行封闭的，或者与其他对象有公共端点从而形成封闭的区域，同时它们必须在同一平面上。如果对象内部相交而构成的封闭区域，就不能使用“region”命令生成面域，而可以通过“boundary”命令来创建。如图6-6所示。
 |
|
|
