6.2.1边界的概念与创建命令

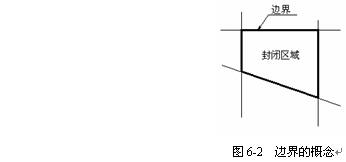

所谓边界（Boundary）就是某个封闭区域的轮廓，使用边界命令可以根据封闭区域内的任一指定点来自动分析该区域的轮廓，并可通过多段线（Polyline）或面域（Region）的形式保存下来。如图6-2所示。
该命令的调用方式为：
菜单：【Draw（绘图）】→【Boundary…（边界）】
命令行：boundary（或别名bo）

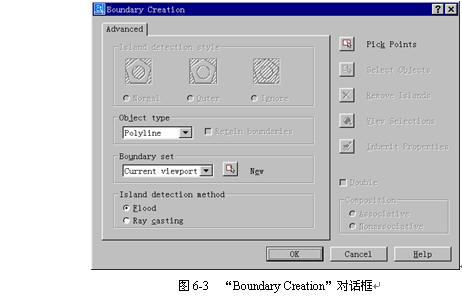

调用该命令后，系统弹出“BoundaryCreation（边界创建）”对话框，如图6-3所示。
该对话框是“BoundaryHatch（边界图案填充）”对话框的一部分，关于边界填充请参见下一节。在“BoundaryCreation（边界创建）”对话框中可用的几个选项具体说明如下：
(1)“Objecttype（对象类型）”：该下拉列表框中包括“Polyline（多段线）”和“Region（面域）”两个选项，用于指定边界的保存形式。
(2)“Boundaryset（边界集）”：该选项用于指定进行边界分析的范围，其缺省项为“Currentviewport（当前视口）”，即在定义边界时，AutoCAD分析所有在当前视口中可见的对象。
用户也可以单击 按钮回到绘图区，选择需要分析的对象来构造一个新的边界集。这时AutoCAD将放弃所有现有的边界集并用新的边界集替代它。
(3)“Islanddetectionmethod（孤岛检测方法）”：孤岛（Island）是指封闭区域的内部对象。孤岛检测方法用于指定是否把内部对象包括为边界对象。AutoCAD提供两种方法进行检测
①“Flood（填充）”：把孤岛包括为边界对象。
②“Raycasting（射线法）”：从指定点画线到最近的对象，然后按逆时针方向描绘边界，这样就把孤岛排除在边界对象之外。

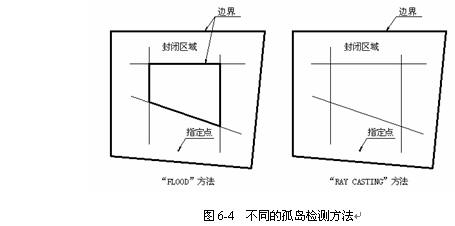

使用不同的孤岛检测方法将产生不同的边界，如图6-4所示。
当用户完成以上设置后，可单 |
|
|
