中心点

　　指定环形阵列的中心点。用输入 X 和 Y 轴的坐标值指定。

　　也可用单击方式选择点去指定圆心。此时会临时关闭“阵列”对话框，在 AutoCAD 绘图区域中指定中心点。

　　选择对象

　　指定用于构造阵列的对象。可以在“阵列”对话框显示之前或之后选择对象。要在“阵列”对话框显示之后选择对象，请选择“选择对象”。“阵列”对话框将暂时关闭。完成对象选择后，按 ENTER 键。“阵列”对话框将重新显示，并且选定对象将显示在“选择对象”按钮下面。

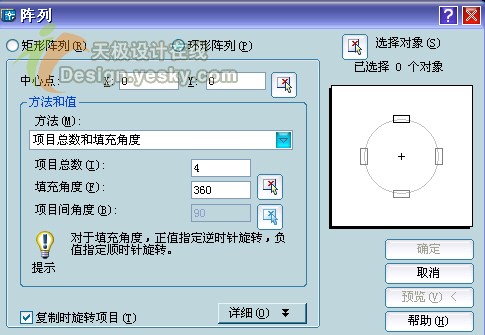

　　方法

　　设置定位对象所用的方法。

　　分为“项目总数和填充角度”“项目总数和项目间的角度”“填充角度和项目间的角度”几种。

　　项目总数

　　设置阵列复制出的总数，默认值为 4。

　　填充角度

　　通过定义阵列中第一个和最后一个对象间的角来设置阵列大小。正值指定逆时针旋转。负值指定顺时针旋转。默认值为 360。不允许值为 0。

　　此角度可以输入值，也可以拾取要填充的角度，此时会临时关闭“阵列”对话框，定义阵列中第一个和最后一个之间的角。

　　项目间角度

　　此值会根据填充角度和项目总数自动计算出来。

　　复制时旋转项目

　　沿阵列方向旋转/不旋转对象。

　　创建环形阵列的步骤

　　1.绘制一个大圆和一个小圆，小圆圆心要在大圆圆周上。从“修改”菜单中选择“阵列”。

　　2.在“阵列”对话框中选择“环形阵列”。

　　3.指定中点－用输入坐标值或指定点的方式指定圆心。此处我们选择大圆的圆心，使小圆绕其进行阵列。

　　4.选择“选择对象”。 “阵列”对话框关闭，AutoCAD 提示选择对象。 我们选择小圆。

　　5.在“方法”框中，选择环形阵列的方法：

　　此处我们选择“项目总数和填充方法”。

　　6.选择是否在阵列时旋转对象。

　　7.单击“预览”，合适则单击“接受”，不合适则单击“修改”，都将返回“环形阵列”对话框。

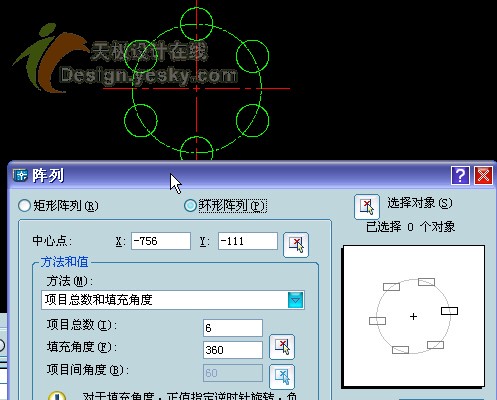

　　8.单击“确定”生成环形阵列。如图。

　　阵列出来的各个对象都是独立的，而不是一个整体，可以单独进行编辑。

　　如果巧妙运用，也会作出一些装饰性的图案来。如图，就是用椭圆的圆心作为中心点，选择了“复制时旋转项目”选项，项目总数为24。

　　总之，阵列是一种高效实用的复制方法，掌握上述选项和方法，并加以熟悉应用，会给我们的绘图带来很多方便。
