矩形阵列－进行按多行和多列的复制，并能控制行和列的数目以及行/列的间距。
　　环形阵列－即指定指定环形的中心，用来确定此环形（就是一个圆）的半径。围绕此中心进行圆周上的等距复制。并能控制复制对象的数目并决定是否旋转副本。

　　具体的命令按钮和菜单：我们可以单击“修改”工具栏上的“阵列”按钮。或者菜单“修改”－“阵列”。在命令行输入命令：_array，最后都能打开“阵列”对话框。

　　下面分别针对矩形阵列和环形阵列的不同选项进行讲解。

　　矩形阵列的选项和步骤

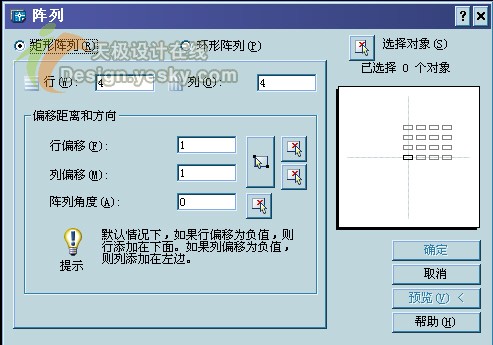

　　进入对话框后，选择“矩形阵列”单选选项，如图。

　　对话框参数：

　　1.行/列――指定阵列中的行/列数。

　　指定要阵列生成对象的行数和列数。如果只指定了一行（列），则必须指定多列（行）。如果为此阵列指定了许多行和许多列，AutoCAD 可能要花费一些时间来创建副本。

　　2.选择对象

　　单击“选择对象”按钮，会临时关闭“阵列”对话框，在绘图区域中选择要进行阵列的对象。

　　3.偏移距离和方向

　　1）在“行偏移”和“列偏移”框中，输入行偏移和列偏移。

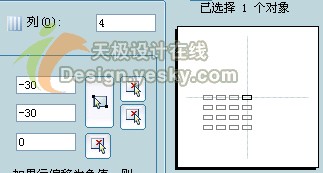

　　要注意的是，如果为负值，则表示在X/Y轴负方向进行阵列。初学者对这一点要分清，防止出现错误的阵列结果。如图。

　　或者用指定两点距离的方法确定行/列间距：

　　单击“拾取行列偏移”按钮，单击指定两个点，此两点的距离同时决定行和列的水平和垂直间距。

　　单击“拾取行偏移”或“拾取列偏移”按钮，同样用指定点的方法，分别指定水平和垂直间距。

　　此时会临时关闭“阵列”对话框，AutoCAD 提示指定两点，这两个点之间的距离和方向来指定上述偏移的值，

　　AUTOCAD会自动测量此两点间距离并显示在行/列偏移的框里。

　　2）阵列角度

　　指定整个矩形阵列的旋转角度。通常角度为 0，因此行和列与当前 UCS 的 X 和 Y 图形坐标轴正交。

　　除了输入角度数值外，还可以用指定点的方法拾取阵列角度 。

　　此时会临时关闭“阵列”对话框，这样可用鼠标指定两个点，从而指定旋转角度。

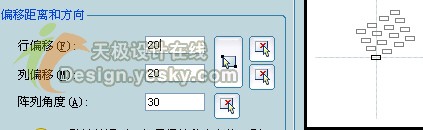

　　同样测量角度值并显示在对话框中，同时可以预览。如图。

　　预览区域

　　显示基于对话框当前设置的阵列预览。阵列的预览会随时随着设置的不同动态更新。 如上图的最右侧就是预览区域。

　　预览

　　关闭“阵列”对话框，显示当前图形中的阵列。选择“修改”返回“阵列”对话框进行修改。

　　了解上述选项后，再用一个简单的例子看一下创建矩形阵列的基本步骤：

　　1.先绘制一个矩形。从“修改”菜单中选择“阵列”。 出现阵列对话框。

　　2.在“阵列”对话框中选择“矩形阵列”。

　　3.单击“择对象”按钮

　　“阵列”对话框关闭，选择要创建阵列的对象――刚才绘制的矩形，并按 ENTER 键。

　　4.在“行”和“列”框中，输入阵列中的行数和列数。如4行，4列。

　　在右边的预览框中会出现相应的矩形阵列的预览。

　　5.指定对象间水平和垂直间距（偏移）――实际就是行/列偏移。

　　6.输入或指定阵列的旋转角度，一般情况下为0度。

　　7.单击预览，对即将生成的阵列进行查看，如果结果正确，单击“接受”，如果不正确，单击“修改”，都会返回到“阵列”对话框。

　　8.选择“确定”以创建矩形阵列。如图。

　　环形阵列的选项和步骤

　　如果选择“环形阵列”，则选项又有所不同：
