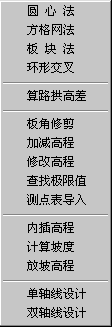

5、交叉口竖向设计 程序能够处理任意相交路口，设计方法包括圆心法、方格网法、板块法和环形交叉法，直接生成施工图，真正实现交叉口智能化设计。程序采用交互式设计方法进行处理，数据文件是一个Excel工作簿，工作簿中的每个工作表为一个交叉口数据，工作表可以任意命名，点取菜单后程序从当前激活的工作表中读取数据计算绘图。T-SZ提供了典型路口设计的样本文件。 可根据交叉口的形状和勘测条件选择设计方法。T-SZ以通用的竖向设计理论作为计算依据，由于城市道路设计控制因素较多，用户必须检查设计结果是否符合特定条件，例如当变坡点不在交叉口中心，或相交道路的纵坡度较大时，局部高程可能无法满足竖向平顺或路面排水的要求，此时需要进行高程调整。 交叉口竖向设计按实际尺寸生成图形，道路边线、竖向网格和设计高程位于不同的图层，通过对层操作可以方便地处理图形。
二、市政管线部分 1、管线平面设计 管线平面设计能够在指定的路径上自动布线，也可以选点定位和分段变管长设计。在道路设计条件图上进行管线设计时，使用中心线的偏移线作为路径非常方便。 指定的路径可以是任何线状实体，如 LINE、PLINE，ARC，甚至 CIRCLE 和 SPLINE 都可以，路径中可以包含任意的曲线段。自动布线设计沿着路径自动画出干管和雨水井，定点和分段功能即能连续地进行变化的干管设计，也可以随时转向，程序自动标注窨井编号和每段的截面类型、管长、坡度、流向箭头，管段容纳不下文字时，程序自动换行标注，程序纪录上一次输入的数值作为默认值。
2、管线纵断和土方 执行菜单选项前，首先运行Excel打开数据文件，程序从Excel当前工作簿中读取数据计算绘图。纵断设计、土方量计算的输入数据在一个Excel工作簿中，T-SZ提供的多个样本文件是不同类型的工程实例，具体设计时可以用样本文件作为基础修改数据。 完整的数据文件包括以下工作表：<地面高程>、<路面高程>、<检查井>、<特征点>、<交叉管>、<标准数据>、<出图格式>，这些工作表的名称是固定的，不能改动。
三、其它功能 1、交通标志和标线 标志标线设计主要用于交通工程的平面布置设计，包含了国标中全部的路面标线和交通标志，标线采用符合规范的虚实长度，能够根据出图比例自动调整。标志按照规范的分类用图标显示，以图例的形式插入，标志板面按照规范尺寸绘制，可以放大为板面构造图。 2、钢筋绘制和材料表 3、各种构造线 4、服务设施设计
注：市政道路及管线CAD软件（T-SZ v6.0）由北京工程软件有限公司上海分公司负责全国技术支持工作，用户可从北京工程软件有限公司、全国各分公司均可获得T-SZ v6.0软件的详细资料和相关的技术支持。 |
