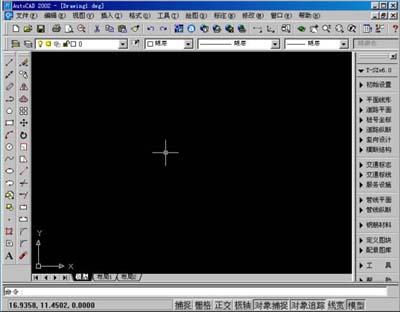

简 单：操作步骤清晰明确，选项功能一目了然，应用 AutoCAD 推荐的定制工具和编程语言开发，最大限度地保持了 AutoCAD 的原汁原味，只在用户当前使用的菜单中插入了［市政设计］和［设计助手］两个菜单项，全部功能包含其中，定制文件和程序文件独立编制，没有同名和修改任何 AutoCAD 文件，与其它软件没有冲突。 市政软件采有当今最流行、最先进的图形平台AutoCAD2002作为开发平台，在同类软件中，自动化程度最高，方案修改最方便快捷的专业设计软件，完全可满足市政道路及管线专业设计要求。程序包含如下功能模块：（具体功能演示请观看T-SZ v6.0演示光盘） 市政道路及管线(T-SZ v6.0)主界面
一、市政道路部分 1、平面线形设计 平面线形设计主要解决道路的中心线形，适用于一般路线设计和复杂的立交线形设计。实际工程设计时，线形设计通常有两种情况：不使用坐标的纯粹线形设计；用测量坐标控制转点和线位的线形设计，平面线形设计程序能够识别处理不同的UCS。实际上线形设计大部分工作量在调整线形上，市政软件根据线形设计工作过程，分解为直线、圆曲线、缓和曲线等几部分，分别在不同的已知条件下进行线形设计，这种方法与道路线形设计工作程序相符。
2、道路平面设计 道路平面设计能完成任何复杂道路平面的设计工作，包括道路中各种交叉口接入设计、各种道路出入口设计、任意复杂绿化带设计与编辑、各种已知条件的港湾停靠站设计、以及进行各种方式的道路桩号设计，并可对道路整体平面图进行任意图幅的自动分页。 道路平面可通过编辑一个描述道路整体的Excel数据文件实现一次成图，执行菜单选项前，首先运行Excel打开数据文件，程序从Excel当前工作簿中读取数据计算绘图。道路平面各种参数的输入数据在一个Excel工作簿中，市政软件提供的多个样本文件是不同类型的工程实例，具体设计时可以用样本文件作为基础修改数据。完整的数据文件包括以下工作表：<道路中线 >、<横断面>、<交叉口>、 <出图格式>，这些工作表的名称是固定的，不能改动。
3、道路纵断设计和土方 T-SZ纵断设计程序适用于道路和桥梁，土方计算程序适用于新建道路和补强道路，能够计算填挖土方量和道路补强材料量，数据文件格式符合从勘测到设计再到出图的传统工作习惯。 执行菜单选项前，首先运行Excel打开数据文件，程序从Excel当前工作簿中读取数据计算绘图。纵断设计、土方量计算的输入数据在一个Excel工作簿中，市政软件提供的多个样本文件是不同类型的工程实例，具体设计时可以用样本文件作为基础修改数据。纵断设计是一个数据和图形的交互过程，每一次数据改动的结果可以通过显示对话框列表、生成图形和输出Excel工作表三种方法查看，根据纵断设计的步骤和内容选择适宜的交互方式。结果输出Excel工作表的名称为<竖曲线元素表>、<坡段计算表>、<设计高程表>、<土方计算表>。第一次输出结果时程序按约定的名称在工作簿最后建立新表，以后输出直接使用已存在的工作表并覆盖原来数据。
4、道路横断结构设计 道路横断结构设计中各项目的输入数据在一个Excel工作簿中，每个菜单项对应一个工作表，市政软件提供的样本数据文件包含了全部项目。 完整的数据文件包括以下工作表：<结构类型>、<横断面>、<道路结构>、<边石结构>、<路拱大样>、<树池平面>、<级配曲线>，工作表的名称是固定的。输入数据除注明者外，均以米为单位。 |
