3、对作业资料的管理：

AutoCAD在工程中除对测量内业资料计算有其优势一面，在外业资料的管理方面，同样有着非常广泛的应用。AutoCAD作为有名的工程系列应用软件平台，已经为广大工程技术人员所熟悉并掌握。在测量外业资料中，主要是控制点网略图及其计算资料的管理，另一方面是各种开挖横断面、纵断面图的绘制，以及横断面面积的计算，以及其它一些需要的图纸的绘制。由于AutoCAD已经有很强的数学计算功能和很高的数学精度，其有效位数已完全能够满足我们在工程测量中的需要了。在冶勒电站工作期间，我们就将所有图纸、所有工程量表格及文档进行分类，其重点是对图纸文件利用AutoCAD进行总图的绘制，在以后的工作中，就可以在总图上进行查找了。

4、应用实例：

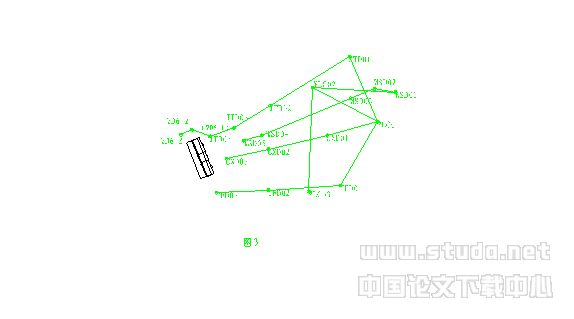

现结合我们工作实际，作一些实际应用上的说明：我们承担了冶勒水电站厂区枢纽工程的施工测量工作，进场之际我们就建立了一级导线闭合环，观测资料经平差后，将坐标点的大地坐标输入AutoCAD平台，得到图三所示，以后随着工程的进行，我们陆续加密了一些支导线点，同样将坐标成果录入，这样从真正意义上，实现了坐标资料的数字化管理，这也方便了以后的坐标管理，同时也方便了以后在一些特殊情况下的图形应用。具体地讲就是，依据设计提供的结构关系，在图中设立足够的施工坐标系（以我们在外业放样中设站所需为准）并保存之。在以后的工程应用中，我们只需打开对应坐标系，利用ID命令点取我们需要的点，其对应坐标也就出来了。

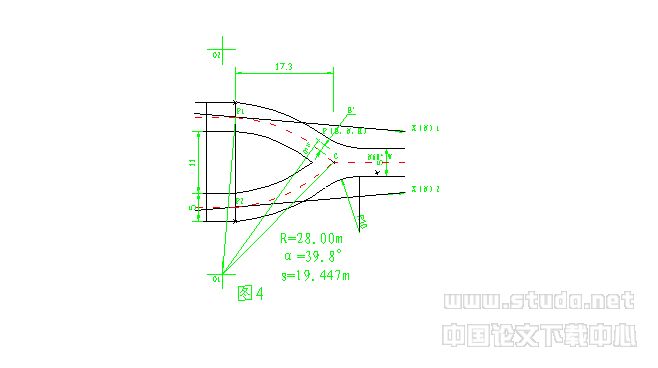

下面举例给予说明：在尾水洞、尾闸室交叉段工程中，存在一个三直段夹两弧段的情形，如图四所示：

当时设计代表提供了如图示的图形尺寸关系，以及C点大地坐标和其以外段的大地方位角，尾闸室以内段的一些结构关系。如果单凭以往的经验和仪器条件，需要建立圆的方程，求解二元二次方程，才能求出圆弧对应圆心的大地坐标，之后才可进行下面的计算并结合仪器考虑放样方法。但是，我们将这个问题放到AutoCAD软件平台上来看，就变得非常简单了。具体操作如下：

先在AutoCAD软件平台上，依据C点大地坐标将C点录入，并依据过C点的直段洞轴线方位角及其长度绘出过C点的洞轴线，依据设代提供的尺寸关系，得到P₁、P₂点，然后利用AutoCAD绘制圆弧，使其分别过P₁、C点和P₂、C点，使之满足R=28.00米，并符合图形方向。再利用AutoCAD的标注功能，分别进行两段圆弧的圆心的标注O₁、O₂点，利用AutoCAD的ID命令就可以得到O₁、O₂点的大地坐标了。将之分别与P₁、P₂用直线段连接。考虑洞室的方向，再分别过P₁、P₂点作P₁O₁、P₂O₂的垂线P₁X₁、P₂X₂，利用AutoCAD方便的坐标系设置功能，分别建立以P1点、P2点为坐标系原点，P₁X₁、P₂X₂为X轴的测量施工坐标系然后再将其坐标系移到（0，-N）处并分别命名保存。到此，则我们的两个辅助施工坐标系建立完成，这两个坐标系保证了X轴与过P₁（或P₂）的圆弧相切（这一点将非常有利于我们下一步的全站仪与编程计算器的应用）。将我们测得的控制点的大地坐标输入图形中，直接就可以得到该控制点的相应的施工坐标和施工坐标方位角了。

四、全站仪和编程计算器在外业中的应用

我们目前使用的全站仪为瑞士产徕卡605L型全站仪，其本身已具备利用坐标进行工作的能力。对我们实际工作中的一些三维坐标的放样，就可以利用AutoCAD建立数字化模型，先用编程计算器在计算机AutoCAD平台上进行模拟检验，经检验程序正确后，再将之用于外业放样。对于露天点线，我们就可以尽量直接利用全站仪的坐标放样功能，将所需放样点的施工坐标输入全站仪，正确操作就可以得到正确的所需点位了。现在讨论的重点是针对地下工程中一些特殊情况下的点位放样。例如：地下厂房的开挖红线放样和有关结构点的放样，地下洞室的开挖红线放样，又特别是地下转弯段的开挖红线及其相关的一些结构点的放样。对地下厂房而言，其顶拱跨度大，主厂房达24.36m，其顶拱半径也有17m。在施工过程中，业主、监理、设代及施工四方均提出明确要求，要严格控制超挖，禁止欠挖，这就从放样方法上对我们测量人员提出了更高的要求。经过我们的反复比较，最后决定利用全站仪结合编程计算器，在现场进行三维的施工坐标的测量，再进行相关的计算，从而放出所需的红线点，事实证明，我们的方法是得当的、合理的，取得的效果也是较为理想的。下面分分两个方面来说明。
