参数表

参数创建后，每一个参数都有一个确定的取值，这个值是参数的当前值。 Layout里可以为参数准备多个取值，根据实际需要确定使用哪个取值，对这种多个取值的管理，Layout使用一种叫“参数表”的数据表来管理。创建参数表过程：先创建参数，再“高级”----“参数”----“参数表”----“增加参数”----系统列出所有已定义的参数，在要加入参数表里的参数名称前打上勾----“完成”----“编辑”----进入编辑器界面------按照每一行为一个参数取值配置的方式输入所有的参数取值，注意每一行的第一列输入的是这一个参数取值配置的命名，这个命名将在后面调用---编辑完后关掉编辑器，参数表即创建完成。(WF：工具----参数----进入参数编辑器内设置参数----编辑器内“参数”菜单---参数表)
由上可知，参数表里的每一行是一种参数配置方式，如何根据实际需要调用特定的参数配置方式呢？“高级”----“参数”----“参数表”----“应用集”----系统列出参数表里已定义的所有配置名，选取需要的那个配置名即可。 (WF：工具----参数----进入参数编辑器内设置参数----编辑器内“参数”菜单---参数表)
Layout里的参数表与零件里的族表看起来一模一样。但是，在同一个装配体里，可通过调用族表里的实例名来装配入多个不同的实例，而Layout参数表的配置名却不可同样操作，因此，在同一个装配体里，不能用参数表来实现装入多个不同的参数配置实例。……比较郁闷，期待改进！
说明一下：参数表只是把一些常用的参数配置以表的形式进行管理，并非定义了参数表后，参数就只能取表中的值了，还是可以直接修改参数的值的，不过修改的只是当前值，不会影响参数表里的值。

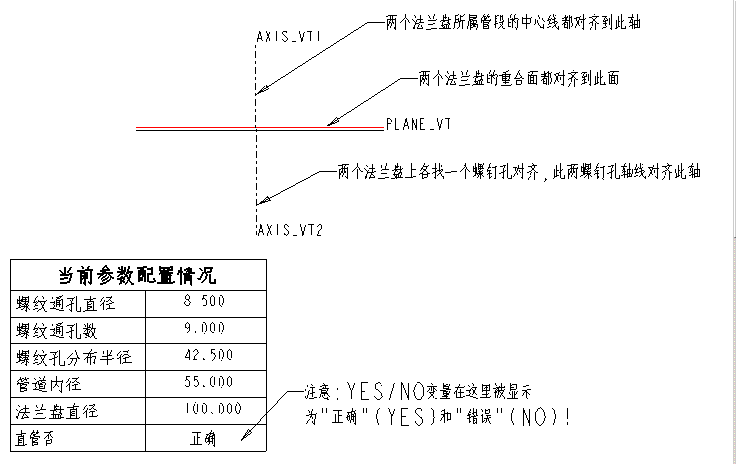

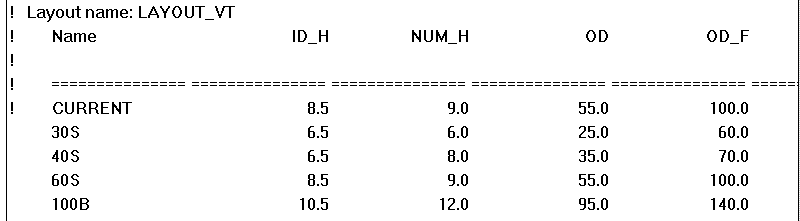

参考下两图：

 布局声明

创建布局后，要用“声明”使其与其它布局或模型关联起来，布局的内容才能起作用。
在布局A里声明：“布局”----“声明”---选取布局B。（布局B成为布局A的父布局）。
在零件A里声明：“零件”----“声明”----“声明放置”----选取布局A。
在组件A里声明：“组件”----“设置”----“Declare”----“声明放置”----选取布局A。
(WF:“文件”----“声明”)
一个子布局可以声明到多个父布局里，一个零件（组件）也可声明到多个布局里，但是，要注意的是，布局声明是不可循环声明的，即：ABCA或ABA这样的声明是不可以的。
组件如果带有骨架，那么，组件声明到布局A则其骨架也必须声明到布局A，
声明放置之后，布局里的参数即可在零件或组件里引用，父布局里的参数也可在子布局里引用，而零件或组件里的基准要与布局里的基准关联起来，还需要通过“声明名称”设置。
声明名称：“声明”----“声明名称”----选取模型里的基准平面/轴/基准点/坐标系/特征平面----输入布局里要与之关联的基准平面/轴/基准点/坐标系/基准平面的名称。说明一下：如果声明时选的是特征平面，则声明后系统自动以“通过此平面”的方式创建一个以声明时指定的名称命名的基准平面；如果是在组件里声明名称，则声明时所使用基准平面、基准轴、基准点、坐标系都要是组件级特征，而不能用元件里存在的那些基准元素，组件里声明名称也可以用特征平面，同样是声明后自动创建一个组件级基准平面。
以上的这种声明名称的方式称为显式声明，显式声明名称要注意：模型里的同一个元素（基准平面/特征平面/轴/基准点/坐标系）只能声明到布局里的一个基准名上，布局里的一个基准名也只能声明到模型里的一个元素上，也就是，只能是一对一，不允许一对多、多对一的情况！
然而在实际中，比如装配螺钉时，我们需要多对一和一对多的声明，这时可以采用表声明。
表声明：“声明”----“表”----“修改”----进入编辑器，输入表声明内容----输入结束，关闭编辑器---OK，声明完成。
表声明的内容：
零件A有基准面DTM1,DTM2,轴A_1,A_2,A_3,A_4,A_5,布局A里有基准面Mplane,基准轴Axis1,Axis2，假如需要的是这样对应：DTM1或DTM2对应Mplane，轴A_1是一个大孔的轴线，它要对应Axis1，A_2,A_3,A_4,A_5是大孔周边的四个均布的小孔轴线，它们要对应Axis2，构成的各对应组合为：DTM1-Mplane,A_1—Axis1,A_2—Axis2，这一个组个把零件A装到另一个零件上，DTM2—Mplane,A_2—Axis2 DTM2—Mplane,A_3—Axis2   DTM2—Mplane,A_4—Axis2   DTM2—Mplane,A_5—Axis2这四个组合用来把螺钉装到零件A上,则零件A里的声明表内容如下：
DTM1=Mplane,A_1=Axis1,A_2=Axis2
DTM2=Mplane,A_2=Axis2
DTM2=Mplane,A_3=Axis2
DTM2=Mplane,A_4=Axis2
DTM2=Mplane,A_5=Axis2
注：以上内容每一行是一个对应组合，也就是是一个装配约束组合，一行确定一个安装位，第一行把零件A与另一个零件装上（一个面重合，两个轴对齐），二到五行每一行装一个螺钉到零件A上（一个面重合，一个轴对齐）。
自动装配时，优先装配显式声明的内容。
