PROE布局这一块，也算是设计中的一个有力的工具，特别是在一些大型设计场合，它配上其它的一些工具如骨架、主模型等，可以很好的管理数据，优化设计流程。但是这个功能好像除了ICAX曾有一篇帖子讨论总结外，没有什么地方有过一点好的资料。因此，我花了好多时间专门研究了一下这个工具，总算小有心得，特在此分享，期望对朋友们有点帮助。


布局功能模块
布局，是一种在“布局”模式下创建的用于以概念方式记录和注释零件和组件的二维草绘。是实体模型的一种概念块图表或参照草绘，用于建立尺寸和位置的参数和关系，以便于成员的自动装配或数据传递。布局与工程图类似，但它不是精确比例的绘图，而且与实际的三维模型几何不相关。
PTC的布局模块为Pro/NOTEBOOK，如果要使用符号、修改绘图设置文件、修改文本或创建表等等，需要有Pro/DETAIL许可,如果要使用接口功能，需要有Pro/INTERFACE许可。


布局用途

布局以参照基准的形式提供用于尺寸和全局放置约束的全局关系，从而满足目的要求。先用布局来建立参照、基准平面、轴、坐标系和点的存在。然后，在设计和装配零件时，Pro/ENGINEER就会识别对应于布局中所建立参照基准的存在。例如，当两个零件参照同一个参照轴时，Pro/ENGINEER就知道将这些轴对齐。当两个零件参照同一个参照基准时，Pro/ENGINEER知道将这些曲面对齐。建立这些参照便于装配，同时在修改零件细节时保留设计意图。

Pro/ENGINEER会将布局中创建的草绘几何和注释保存在一个布局文件里。用户通过布局来创建、保存和获得参照信息（全局参数和基准）。
在PTC的官方文件中，创建布局的用处有四：
•为元件零件开发包络或基本的零件几何
•定义零件之间的装配点和放置关系
•确定关键设计参数之间的配合、大小和其它关系
•将组件作为一个整体加以记录
而对我们的实际用处，概括起来讲，有两个：自动装配和参数传递。


创建布局

1. 选择“文件”>“新建”>“布局”并输入布局名。“新建布局”对话框出现。
2. 要使用现有格式，请检索已有的格式。否则，需要指定新布局的方向和大小。
3. 单击“确定”。进入布局界面。
布局界面与工程图界面相似，工具栏也差不多。实际上布局界面就是一个简化了的工程图界面，很多操作与工程图里的是一样的，这里就不详述了。布局里可以自己绘制草图，也可以读入DWG、DXF文件，这样，就可以把二维CAD软件绘制的设计草稿、设计布局等转入PROE中使用。
自动装配的原理

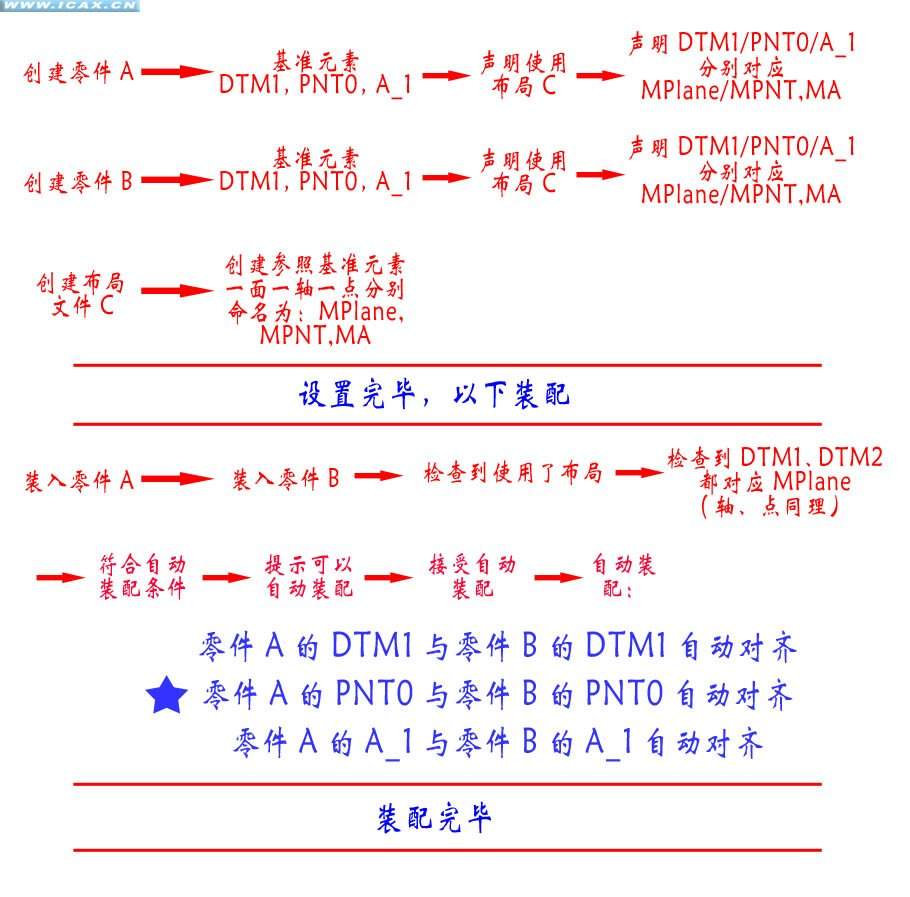

Layout 实现自动装配的原理是在布局文件中绘制一些必要的基准元素（基准平面、基准轴、基准点、坐标系），并分别赋予它们唯一的命名，再将要相互装配的两个零件声明到这个布局文件里，把两个零件里要重合/对齐的基准元素都命名为布局文件里的基准元素的名字，装配时，系统发现两个零件都声明到同一个布局文件时，就自动检查是否存在三个相同的基准名（两个零件各一个、布局文件中一个），如果有，即提示可以自动装配，如果接受自动装配，则系统将两个零件中的同名基准对齐 /重合,成为一个约束。当两个零件具有足够的约束时，相互位置就确定了。图示如下：
注：要启用自动装配需要将配置文件里的auto_assembly_with_layouts设置为YES。

创建装配用基准

   这里说的基准指可用于自动装配的布局元素，它包括基准平面、基准轴、基准点、坐标系这四种，它们的创建如下：
基准平面：插入----拔模平面(WF:插入---绘制基准---平面)----选取两点----输入此平面的名称，因布局是二维图，对于基准平面的显示，是在边上显示的，且红、黄两面都可见。
基准轴：插入----拔模轴(WF:插入---绘制基准---轴)----选取两点----输入此轴的名称。
基准点：插入----基准----点(WF:插入---模型基准---点---点)----选取一点----输入此点的名称。
坐标系：插入----基准----坐标系(WF:插入---模型基准---坐标系)----选取一点----输入此坐标系的名称。
以上这四种基准用于自动装配，装配的原理如前文所述。注意，输入名称时，系统不自动检查是不是输入了重复名称，如果有几个基准都用了同一个名称，其实际作用与只有一个基准一样。
数据传递原理：

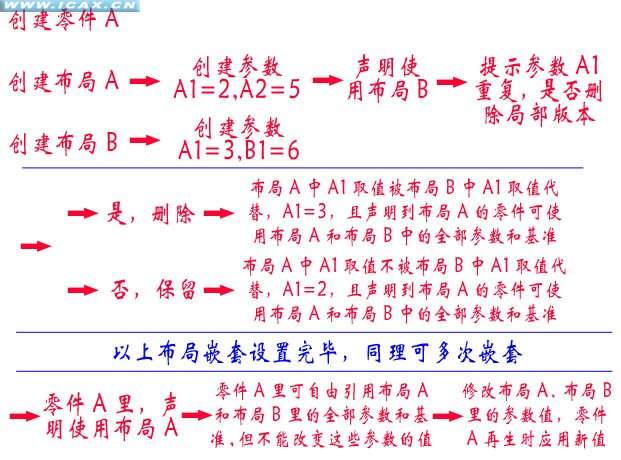

Layout 实现数据传递的基本原理是在布局里创建参数，再将零件声明到布局，然后在零件的关系或计算里调用布局里创建的参数名，以此实现用布局参数去控制零件。要注意的是，这种传递是单向的，即只能从布局传给零件，而不能反向，也就是要修改的话，只能到布局里去修改参数值。布局也可声明到另一个布局，即可以嵌套布局，在布局A中声明使用布局B，则布局B成为布局A的父布局。如果父子布局里有相同的参数名，则声明时会提示是否删除此参数的局部版本，如删除，则此参数在子布局里的实际取值被父布局里的值取代，如保留，则此参数在子布局里的取值和在父布局里的取值是相互独立的。如果一个零件声明到子布局，则此零件里可使用此子布局和它的所有父布局里的参数和基准。图示如下：

 创建参数

参数类型有四种：整数型、实数型、字符型、布尔型。创建过程相同：高级----参数----创建----选取参数类型-----输入参数名-----输入参数值，OK创建成功。(WF：工具----参数----进入参数编辑器内设置)

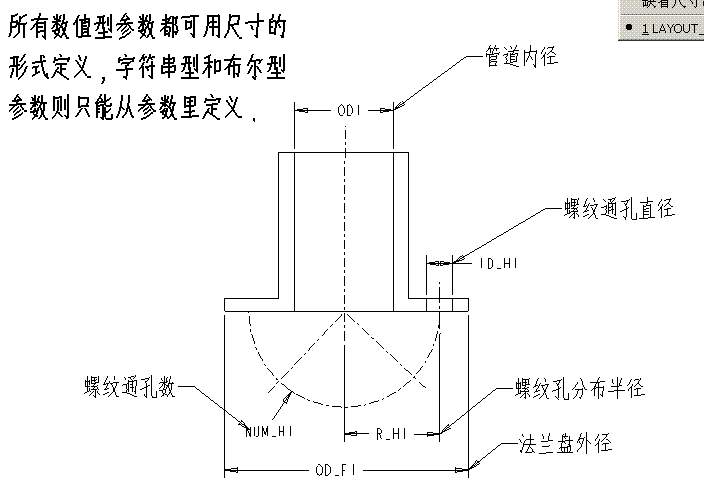

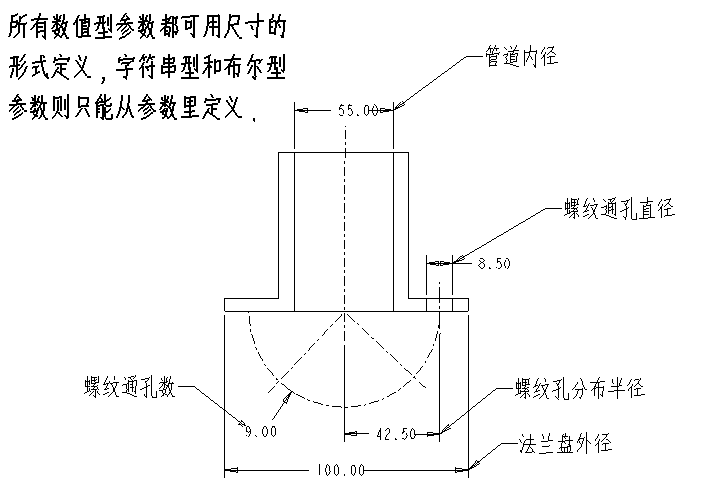

另外，对实数型参数，也可用尺寸的方式创建，见下图。布局里创建的尺寸，都以参数的形式存在，其创建过程为：插入----尺寸----新参照(或另两种参照方式)----选取参照----输入尺寸名(也就是参数名)----输入尺寸值(也就是参数值)。
用尺寸方式创建的参数，可以直接用选取尺寸名点右键---名义值进行修改，也可以用“高级”----“参数”----“修改”----选取参数名----输入新值的方式修改(WF：工具----参数----进入参数编辑器内修改)，而非尺寸方式创建的参数，只能用后一种方式修改。
上节可知，布局可以嵌套使用，嵌套后，要定义新参数，需要注意：
子布局里的参数称为局部参数，父布局里的参数称为全局参数，如果要定义一个局部参数，要在最下层的子布局里定义；如果要定义一个全局参数，要在最上层的父布局里定义；要把一个子布局里的局部参数改成全局参数，则需要重新声明并删除此参数的局部版本。
下两图参考：
