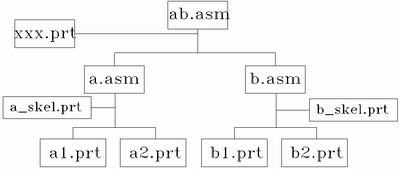

(2) Top-down设计方法。在树（装配关系）的最上端存在顶级Skeleton，接下来是次级Skeleton，继承于顶级Skeleton，然后每一级装配分别参考各自的Skeleton，展开系统设计和详细设计。这种方法已经属于Top-down思路。只是在数据重用方面存在问题。

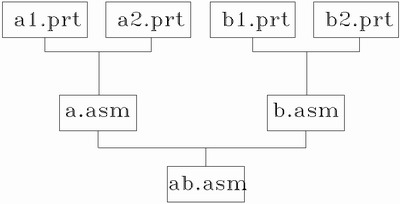

图1 Down-Top设计方法
图2 Top-down设计方法

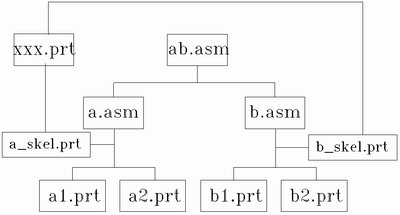

(3) 改进型Top-down设计方法。在第二种方法的基础上加以改进，将顶级Skeleton从整个装配关系中剥离出来，单独存在。需要数据重用的大部件分别参考于顶级Skeleton，在数据重用时互不干涉。当然整个装配关系是由顶级Skeleton控制的。
图3 改进型Top-down设计方法

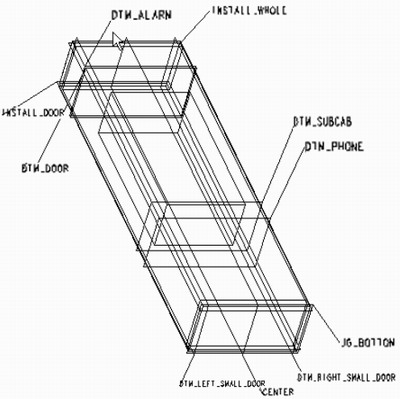

传输产品种类较多，借用、互相装配等数据重用现象非常普遍，同一机柜可以装多个产品的子架，同一个子架可以装到不同的机柜中。基于以上介绍的设计方法，很明显应该选用第三种。 5.2 总体系统设计 (1) ZX234JA.PRT的建立。这个文件就是我们顶级的Skeleton，它独立于装配树以外而存在。是用Datum、Point、Axis、 Curve、 Surface等特征建立，用来反映整个系统设计有关的特征，便于下一步进行参考传递，内容例如机柜外形尺寸、子架、电源分配架、话机托架在机柜中的位置、空间等。也可以进行内部功能子架安装位置以及机柜门的分割和基本位置。要求内容简单明确，通用性强，容易更改，所包含的参数最好是容易引起设计更改的参数，对比较重要的特征可以更名为容易理解的名字。在初步确定ZX234JA.PRT的内容不一定是完整的内容, 以后根据设计的需要可以进一步添加。最后可以根据实际情况定义(PublishGeom)每个需要输出作为参考模块的内容。另外作为 Pro/ENGINEER每个prt的基本元素，三个基准面应该一级一级传下去，尽量保持基准一致。ZX234JA.PRT的具体内容如图4所示。
图4

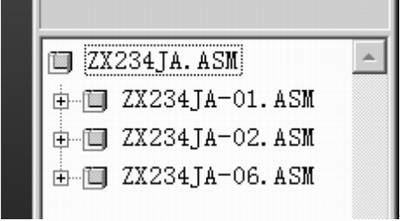

(2) 装配部件的定义以及参考的传递。当所需ZX234JA.PRT基本上定义完好后（当然不是最终结果），就可以在Pro/ENGINEER环境下定义整个项目的结构树，基本上是根据功能模块进行建立，编号是依据大家平时习惯的编号方法。如图5所示。ZX234JA-01.ASM为机柜子装配、ZX234JA -02.ASM为子架子装配、ZX234JA-06.ASM为话机托架子装配。
图5

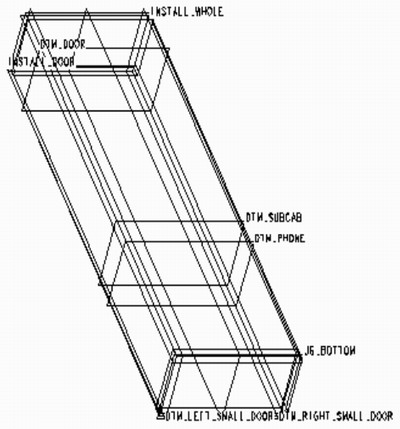

当结构树建好以后，就可以利用ExtCopyGoeom命令进行参考复制。在每一个功能模块下面分别创建一个Skeleton文件（注意：此 Skeleton属性不同于ZX234JA.PRT），内容即是在ZX234JA.PRT中定义的模块参考内容。图6、图7、图8所示是机柜的 Skeleton文件及其内容，已经可以没有子架相关的参考在里面。
图6
图7
图8

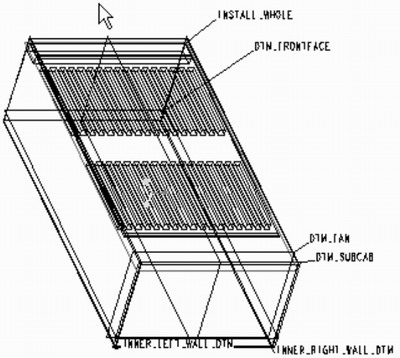

5.3 部件级别系统设计 这一步其实就是项目并行工程的关键所在。针对于每一个部件可以安排相应的工程师来完成，每个工程师只需按照分配给自己的空间和参考来进行下一步的设计，不必担心其他项目工程师，因为有一个顶级ZX234JA.PRT在控制着装配。 其实每一个部件就和一个大系统一样，由下一级部件和零件组成。为便于更好的参考，可以同样在每一级Skeleton文件进行详细的参考加入以及定义和输出。在继续改进每一级Skeleton时仍要记住，不要随便加入实体等带有质量性质的特征。当然这些新加入的参考都可以上升到顶级Skeleton文件 ZX234JA.PRT之中，再分别传递下来。不过这样做的结果就是ZX234JA.PRT文件越来越大，越来越复杂，不但容易出错，而且自己不容易辨认。例如，在下面子架的Skeleton文件中就加入了两个Datum Plane:DTM_FRONTFACE和DTM_FAN。 |
