第二十一步 修改第五条曲线的名称

Set Up > Name > Feature > 在模型树选择第五条曲线

> 输入新的名称：TOOTH

> Done

> 回到PART菜单

第二十二步 修改第五条曲线尺寸的名称

Modify > 在模型树选择第五条曲线 > 在零件窗口出现曲线的尺寸

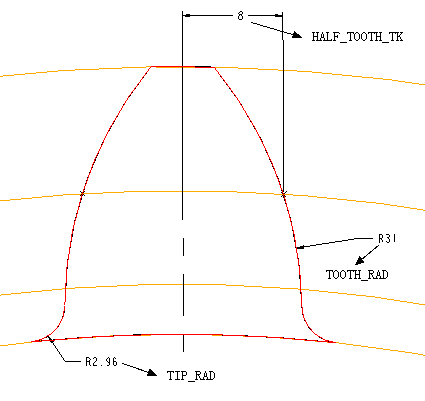

> DimCosmetics > Symbol > 分别将对应的尺寸改成如图所示的名称

> Done

> Done

> 回到PART菜单

第二十三步 建立方程式

Relations > 选择第五条曲线 > 这时零件窗口显示零件尺寸的名称，如图

> Add

> 输入方程式：TOOTH_RAD=PCD/8 > 回车

> HALF_TOOTH_TK=3.1415*m/4 > 回车

> TIP_RAD=3.1415*m/8 > 回车

> 再一次回车以结束方程式的输入

> Done

> 回到PART菜单

第二十四步 建立两个参数

Set up > Parameters > Part > Create > Real Number

> 输入参数名称：helix_angle

> 输入数值：15

> Real Number

> 输入参数名称：face_width

> 输入数值：100

> Done/Return

> Done

> 回到PART菜单

第二十五步 复制曲线

Feature > Copy > Move | Select | Independent | Done

> 选择TOOTH曲线 > Done

> Translate

> Plane

> 选择FRONT平面

> Flip | Okay

> 输入数值：face_width*cos(helix_angle)/3

(注：这里可以用方程式代替，这里为了简便，就不写出来了，但我已给出完整的公式，

你只需将公式代出相应的尺寸名称就可以了。例如，这里的尺寸名称是d21，

那么，在完成该步骤后，加入公式d21=face_width*cos(helix_angle)/3就可以了，

后面有多处也是如此)

> Rotate

> Csys

> 选择坐标系统PRT_CSYS_DEF

> Z axis

> Flip | Okay

> 输入数值：helix_angle/3

> Done Move

> Done

> OK

> Done > 回到PART菜单

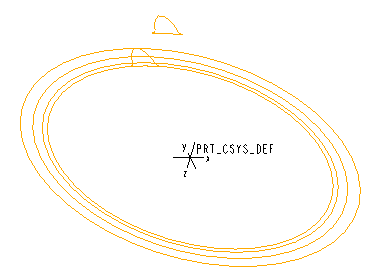

> View > Default

> 转为3D视图

> 完成后如图

注：正如你见到的，你就可以直接输入公式，

第二十六步 复制曲线

Feature > Copy > Move | Select | Independent | Done

> 选择第二十五步建立的曲线 > Done

> Translate

> Plane

> 选择FRONT平面

> Flip | Okay

> 输入数值：face_width*cos(helix_angle)/3

> Rotate

> Csys

> 选择坐标系统PRT_CSYS_DEF

> Z axis

> Flip | Okay

> 输入数值：helix_angle/3

> Done Move

> Done

> OK

> Done > 回到PART菜单

> 完成后如图

第二十七步 复制曲线

Feature > Copy > Move | Select | Independent | Done

> 选择上步建立的曲线 > Done

> Translate

> Plane

> 选择FRONT平面

> Flip | Okay

> 输入数值：face_width*cos(helix_angle)/3

> Rotate

> Csys

> 选择坐标系统PRT_CSYS_DEF

> Z axis

> Flip | Okay

> 输入数值：helix_angle/3

> Done Move
