| 森兰变频器在造纸机传动系统中的应用 |
|
| 日期：2007-8-2 22:21:41 人气：77 [大 中 小] |
|
|
|

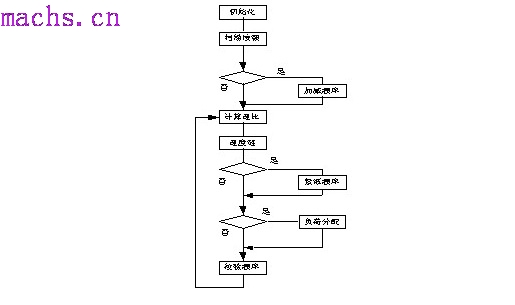

图5 纸机速度链结构图
3.2 负荷分配设计
该纸机传动结构上有柔性联结的传动点，烘缸部和压榨部。它们之间不仅要求速度同步还需要负载率均衡，否则会造成一个传动点由于过载而过流，而另一传动点则由于被带动而过压，影响正常抄纸，甚至可能撕坏毛布，损坏变频器、机械设备。因此这两个传动部分的传动点之间需要负荷分配自动控制。
负荷分配工作原理：假设P1e、P2e为两台电机额定功率，Pe为额定总负载功率，Pe= P1e+P2e 。P为实际总负载功率，P1、P2为电机实际负载功率，则P= P1+ P2。系统工作要求 P1=P＊P1e/Pe ，P2=P＊P2e/Pe，两个值相差≤3%。
由于电机功率是一间控制接量。实际控制以电机定子转矩代替电机功率进行计算。
PLC采样各分部电机的转矩，计算每一组的总负荷转矩，根据总负荷转矩计算负载平衡时的期望转矩值。计算平均负荷转矩方法如下公式所示。
其中： ML1 、ML2 是压榨、烘缸电机实际输出转矩；
Pe1 、Pe2 是压榨、烘缸台电机额定功率；
M 为负荷平均期望转矩
PLC通过Modbus总线得到电机转矩，利用上述原理再施以PID算法，调节变频器的输出，使两电机转矩百分比一致。即完成负荷自动分配的目标。
设置最大限幅值，如果负荷偏差超过该设定值，要停机处理，以防机械、电气损害发生。负荷分配控制实现的前提是合理的速度链结构，使负荷分配的传动点组处于子链结构上，该部负荷调整时，不影响其它的传动点，因此速度链结构是采用主链与子链相结合的形式。
3.3辅助控制的机、电、液一体化设计
辅助部分的机、电、液一体化、连锁及保护、卷纸机自动换卷控制、稀油站润滑系统等辅助电气系统协调工作，以保证系统正常运行和设备安全。
3.4变频器部分主要参数设置
变频器主要参数设置如下表所示，本表适合各系列森兰变频器，所以未列出代码，实际只需找到相应功能设置好即可：
|
|
|
