森兰变频器在造纸机传动系统中的应用

日期：2007-8-2 22:21:41 人气：77 [大中小]

[1] [2] [3] [4]

                                 图2系统原理图
    森兰SB80系列变频器采用TI推出的32位150MIPS的高速电机控制专用DSP和自主开发的嵌入式实时软件操作系统；电机控制理论的先进性——转子磁场定向和精确磁通观测器的闭环电流矢量控制；整机设计的先进性——高启动转矩、高过载能力、高速电流限制等。森兰SB80能满足各种苛刻工况下的电机控制，广泛应用于恒转矩控制、位置控制、张力和卷绕控制、纺织应用等领域。
3 控制系统软件设计
    控制系统的软件设计基于以下原则：1  程序模块化结构化设计，其中负荷分配、速度增减、初始化、紧纸、速比计算、校验、数据发送、接收等作为子程序调用;2  程序采用循环扫描的方式对传动点进行处理，简化程序，提高程序执行效率;3  采用中断子程序进行数据的发送、接收;确保数据的准确快速的传输;4 必要的软件保护措施，以免造成重大机械损害。
因此该程序通用性强，可移植性好，使用不同的变频器，只须进行相应协议的格式的定义。即数据发送、接收、校验程序的相应修改即可，满足纸机运行的需要。主程序流程图如图3所示

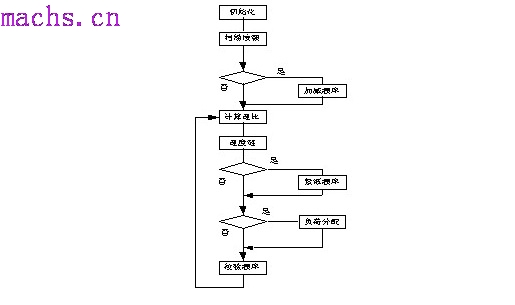

                                 图3主程序流程图
3.1 速度链设计及速差控制
    速度链结构采用二叉树数据结构算法，完成数据传递功能。首先对各传动点位置进行数学抽象，确定速度链中各传动点编号，此编号应与变频器内部地址一致。然后根据二叉树数据结构，确定各结点的上下、左或右编号。即任一传动点由3个数据（“父子兄”或“父子弟”）确定其在速度链中的位置，填入位置寄存器数值。如图4所示。

图4 位置寄存器示意图

    该传动点速度给变频器后，访问位置寄存器，确定子寄存器结点号，若不为0，则对该经点进行相应处理，直到该链完全处理完；再查兄弟寄存器结点号，处理另一支链。所以只须对位置寄存器初始化，即可构成具有任意分支结构的速度链。
    算法设计采用了调节变比的控制方法。如图五所示，纸机二压点作为速度链中的主节点，它的速度就是整个纸机的工作车速。在 PLC内，我们通过通信检测到车速调节信号则改变车速单元值，同时送给驱网、吸移、真压、一压分部，其速度值乘以相应的速比，即是该传动点的速度运行值。若某一分部速度不满足运行要求，说明该分部变比不合适，可通过操作该分部的加速、减速按钮实现，PLC检测到按钮信号后调整了变比，使其适应传动点间的速差控制要求。相当于在PLC内部有一个高精度的齿轮变速箱，可以任意无级调速。
    若正常生产中变比合适，需要紧纸、松纸操作时，按下该分部紧纸、松纸按钮，PLC将对应在速度链上附加一正或负的偏移量则实现紧纸、松纸功能。同时送下一级计算，依此类推，构成速度链及速差控制系统。前一级车速调整，后面跟随调整，后级调整不影响前级,适应纸机操作引纸的顺序要求.速度链的传递关系由图5来体现，由PLC软件实现。

[1] [2] [3] [4]
