小型立式注塑机开关模动作故障之分析解决

日期：2007-7-23 23:16:24 人气：69 [大中小]

[1] [2]

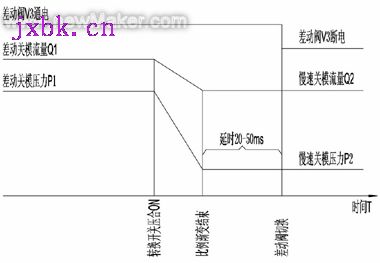

具体使用方法如：A、在控制器中可按用户要求设定差动关模及慢速关模之压力及流量，且在设定时使慢速之压力P2=（差动关模压力P1）*0.7，差动时流量为Q1，慢速时流量为Q2 ；B、差动关模到慢速关模时之压力流量可按设定的斜率变化；C、当机器工作时压合转换微动开关时，先将比例压力流量按斜率从P1、Q1渐变至P2、Q2，当转变完成后，延时20MS-50MS，延时完成后再断开YV3阀，即真正使油路从差动切换至慢速。其变化过程如图3：

按照图2之原理，V2使用10通径阀(额定流量80L/min)，V4使用20通径阀(额定流量125L/min)，电脑控制器配合如图3所示动作时序操作。完全消除了本文开头所提出的机器故障，在多家立式机生产厂中使用均取得良好效果。
