CO2焊短路信号和缩颈信号的获取(图)
日期：2007-6-14 21:06:16 人气：79     [大 中 小]
上一页 [1] [2] 下一页

4 结　论
　　a. 焊机输出电压经过快速光耦6N136隔离后，得到的信号与焊机输出电压具有很好的比例对应关系，可作为短路检测电路和缩颈检测电路的信号源。
　　b. 对电弧电压进行一定的无源低通滤波后，能够有效地消除弧压信号中的毛刺对检测电路的影响；同时选取适当的短路电压阀值可以有效的消除短路过渡过程中可能产生的误信号。

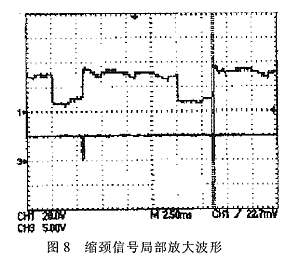

　　c. 对缩颈检测电路的信号源进行削波可以有效的消除燃弧电压对缩颈检测电路的影响；对一阶电压微分信号进行必要的放大，可以及时准确的检测到短路缩颈信号。

参考文献
[1]ELLIOTT K Stava. the Surface-Transfer Power Source: A New, Low-Spatter Arc Welding Machine[J]. Welding Journal,1993,72(1):25-29

上一页 [1] [2] 下一页
我有问题，我要进入论坛
出处：本站原创 作者：佚名
