复合钢板焊接接头断裂分析(图) - 久发机械：本机械网站提供机械相关软件、教程、文章下载及浏览

文章搜索：分类关键字

您的位置：首页 → 机械设计 → 焊接切割 → 气保焊 → 复合钢板焊接接头断裂分析(图)

复合钢板焊接接头断裂分析(图)

日期：2007-6-14 21:05:56 人气：64 [大中小]

[1] [2]

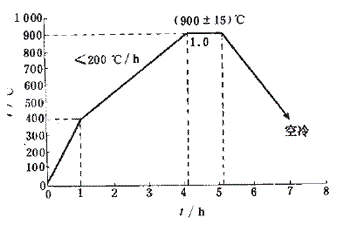

　　考虑到在正火热处理试验后，材料的抗拉强度已达到标准要求的最低抗拉强度。因此，在制定热处理工艺时，将恒温阶段的温度降低了15℃，以确保材料的强度符合标准要求。
　　对换热器筒节的正火处理共进行了4炉，每炉带2块母材试板，试板从断裂的筒节上切取。根据由随炉试板制备的试样所做的冲击试验结果，经正火处理后筒节材料的冲击功提高了2~5倍，取得了良好的效果。
4 结语
　　按以上措施处理后的筒节，在校圆过程中未发生断裂或开裂现象。该20台换热器已如期在现场安装并投产，运行半年来，设备经受住了耐压试验的检验和开工初期压力波动的冲击。
　　根据文中试验结果，建议将（16MnR+405）复合钢板的交货状态改为正火状态。在复合钢板爆炸焊接中，应严格按标准规范要求执行。用复合钢板制造各种设备时，刨削复合层要彻底。控制焊接环境温度，使其超过5℃，以避免材料产生低温脆断。

[1] [2]

我有问题，我要进入论坛

出处：本站原创作者：佚名

热点文章
