——JGJ81-2002《建筑钢结构焊接技术规程》相关内容介绍
王 滨
（上海材料研究所，上海200437）
摘要：对JGJ81-2002《建筑钢结构焊接技术规程》中焊接工艺评定试板的制备和取样，试样
的加工和检验进行了详细的介绍，并与JGJ81-1991《建筑钢结构焊接规程》的相关内容进行了对比。
关键词：钢结构；焊接工艺评定；试样；检验
1 引言
焊接工艺评定是建筑钢结构焊接生产的一项重要工作，是保证工程焊接质量的有效措施。通过焊接工艺评定来选择最佳的焊接材料、焊接方法、焊接工艺参数、焊前预热和焊后热处理等，以保证焊接接头的力学性能符合设计要求。焊接工艺评定的方式是通过焊接试件进行试验来判断该工艺是否合格。以前我国建筑钢结构焊接试件的检验内容和方法一般都按锅炉压力容器焊接工艺评定规程执行，由于各种高层建筑钢结构、大容量锅炉钢架结构、工业炉、窑体炉和工业设备钢结构、各种大跨度场馆建筑中的管-管、管-球空间网架和桁架等钢结构具有所用钢材厚度大、强度高、节点形式复杂、焊接工艺方法多样、技术难度大等，因此，建筑行业新标准JGJ81-2002《建筑钢结构焊接技术规程》对我国焊接工艺评定试件和试样的制备与检验等进行了全面的规定。这些规定参照了国家现行行业标准JB/T6963《钢制件熔化焊工艺评定》、美国AWS D1.1《钢结构焊接规范》标准及日本建筑学会标准JASS6《钢结构规程》中的相应内容，与旧标准JGJ81-1991《建筑钢结构焊接规程》相比发生了很大的变动。笔者就其中常用的有关建筑钢结构焊接工艺评定试板的检验内容和检验方法等做一介绍，并列出了JGJ81-2002《建筑钢结构焊接技术规程》与JGJ81-1991《建筑钢结构焊接规程》有关焊接工艺评定试板的检验方面的主要差异。
2 焊接试板的制备

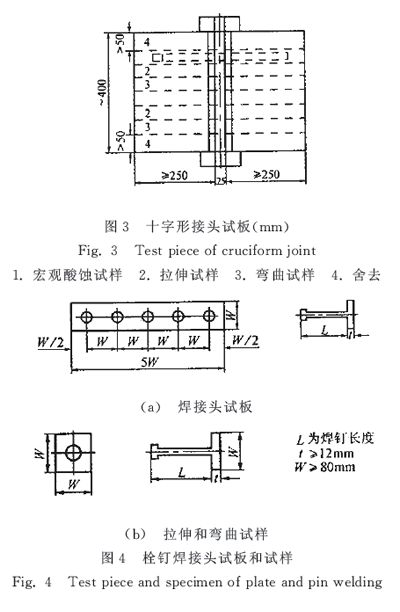

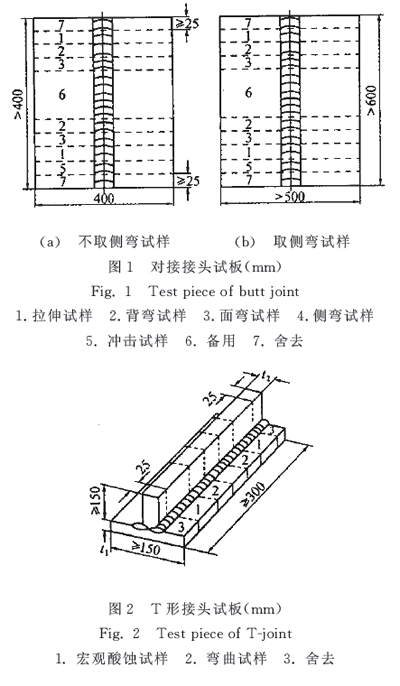

在制备焊接工艺评定试板时，除选择试板厚度符合评定试件厚度对工程厚度的有效适用范围，母材材质、焊接材料、坡口形状和尺寸符合工程设计图要求，试板焊接符合焊接工艺评定指导书要求外，试板的尺寸还应满足所制备试样的取样位置和数量的要求。焊接工艺评定试板的接头形式分为对接接头、T形接头、十字形接头和栓钉焊接头四种，各种接头形式的焊接试板应按图1~4的样式进行制备。
3 焊接试板的取样和试样加工

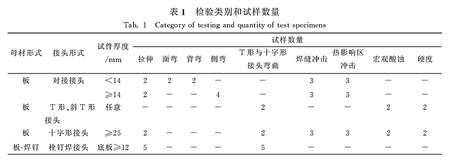

不同焊接接头形式和板厚试样的检验类别和数量见表1，试样的取样位置见图1~4，试样的加工要求见表2。其中硬度试验根据工程的实际需要进行，当有要求时，硬度试验在宏观酸蚀样品上进行。
|
|
|
